會員注冊（1）電容三點式電路

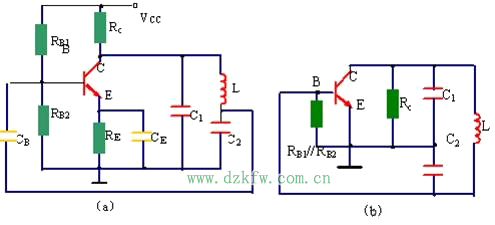

圖1 電容三點式振蕩電路
圖1是一種電容三點式振蕩電路（又稱考畢茲電路電路），(a)為原理電路，(b)為交流通路。圖中，C1、C2是回路電容，L是回路電感，CE高頻旁路電容，Cc是耦合電容。一般來講，高頻旁路電容與耦合電容都比回路電容大一個數量級以上，對于高頻電路來講可視為短路。分析可得：
振蕩頻率：
，其中
。 考慮到
和
的影響，實際振蕩頻率稍高于
。
(2)電感三點式電路（又稱哈特來電路）

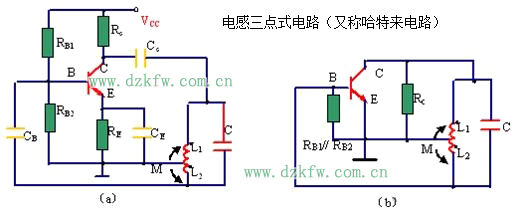

圖2 電感三點式振蕩電路 圖2 是一種電感三點式振蕩電路（又稱哈特來電路），(a)為原理電路，(b)為交流通路。
分析可得：
振蕩頻率：
，其中
。（電感L1、L2是串聯，且二者之間的互感為M）
