“無電源收音機”已經有了很悠久的歷史。最早叫礦石收音機（使用鉛鋅礦石檢波），雖然它十分簡陋，但在無線電的發展歷史上占有一席之地，就是現在也仍然是青少年無線電愛好者的入門途徑，在培養興趣，熟悉基本原理，鍛煉制作技巧等方面有無可取代的優越性。
無電源收音機不是不消耗電能，而是不需配備電源。它工作消耗的電能也來源于天線，天線的優劣決定了接收效果。良好的室外天線，采用銅或銅絞線，從強度考慮直徑應大于4mm，高出屋頂10米，倒L時水平長度20米，二端用瓷絕緣子，引下線和墻窗有良好絕緣，本地臺功率強，距離近時天線可以簡化，同時也要有良好的地線，導線要粗，接地電阻要小，深埋達到冬天凍土層以下。所有導線的接頭最好錫焊。類似的無電源收音機，還有采用地電池的，就是用鐵銅或鋁銅，鋅炭電極，相距10厘米埋入地下，引線也用同種金屬，如果做得好，測得的空載電壓大于1.8V。無源收音機所用元器件為了盡量減少損耗，應該有所選擇。用于繞制線圈的銅線要盡量用粗線（或多股合線）；各種支持物骨架使用有機玻璃；電容要用高頻瓷片；電解用鉭質；耳機用高阻抗式；可變電容用空氣式；凡是二極管均用鍺2AP3、2AP9；三極管選用PNP高頻管3AG14或3AG80E等。制作工藝的要點是使用環氧或有機玻璃安裝板，連線爭取盡量短和粗，必須錫焊等，下面用具體的電路來展示無電源收音機的發展軌跡。
1、最簡單的不調諧檢波式，形同礦石收音機，只是用二極管代替了礦石。

2、抽動磁棒來改變線圈電感量以調諧電臺。天線對地的分布電容等效為諧振電容。

3、用選擇開關改變線圈抽頭的辦法和天線分布電容組成諧振回路來調諧電臺，電容C是高頻旁路電容。

4、使用可變電容調諧，更均勻細致，天線和檢波的抽頭使回路達到匹配。

5、天線和檢波同時用選擇開關，可達到最佳匹配。

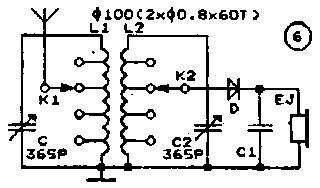

6、雙回路調諧電路，使選擇性大為提高。

7、單調諧雙回路電路，磁性天線耦合。

8、短磁棒耦合，兩根分別調節，省去可變電容，K接1時互感耦合，接2時直接耦合。

9、雙回路，調諧回路在L2。

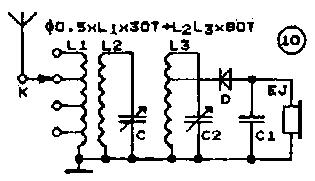

10、三回路式，選擇性最佳，L1、L2繞在同一筒上，L3另筒繞制。

11、天線中串有并聯諧振濾波，抑制串臺。

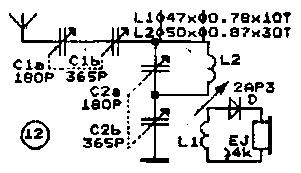

12、收聽短波的電路，但天線要加長到50米，機內連線加粗到Φ2mm。可變電容是串聯的，線圈L1套入L2調節。180PF可變電容為360PF雙連拆去其中一聯動片得到。

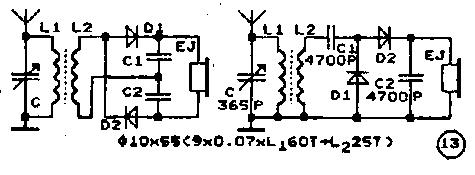

13、倍壓檢波電路，音量將增強。

14、全波電路，經選擇式抽頭性能提高。

15、不裝地線，在城市附近可成為便攜式。

16、單管完成檢波、整流、放大的電路，左為共集電極，右為共基極，適合強臺旁使用。

17、獨立的電磁波電源實驗，強電臺旁測得空載電壓達2.1V，短路電流120uA。

18、單回路獨立檢波，BG只負責共射放大。

19、獨立整流供電，BG完成檢波放大。

20、倍壓整流，BG完成檢波放大。

21、高效全波檢波，比圖20增益高10dB。

22、檢波和整流供電回路分離，當斷開圖中“X”處，使用二副天線時音量增大。

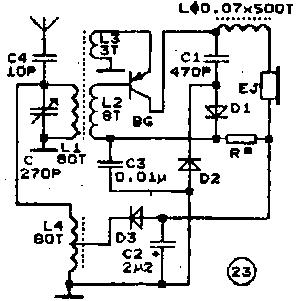

23、獨立供電再生式，靈敏度、音量大為提高。

24、又一個檢波整流分離獨立的電路，由于采用了選擇開關，改善了電路匹配。

25、再生式，由于獨立電源電路采用倍壓式，音量較大，數據同圖23.

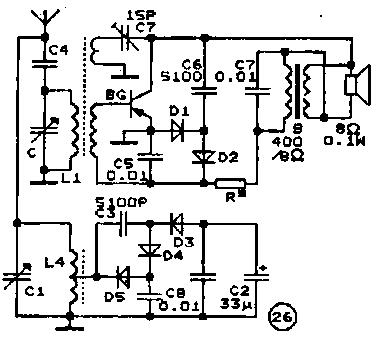

26、整流電路三倍壓，全波檢波再生式，性能更有提高，除圖中標注數據余同圖25.

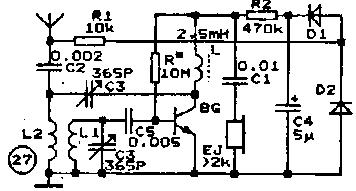

27、二波段再生式，但要更換線圈，可設計成開關轉換，C3為回輸再生電容，天線串聯諧振支路提供電磁能，中波時L1為Φ0.38mm、149.6T，L2為Φ0.38mm、41.3T；短波時1.5-4MHz則L1為Φ0.55mm、49.2T，L2為Φ0.55mm、11.2T；4-11MHz則L1為Φ0.72mm、18.4T，L2為Φ0.72mm、4.2T。筒徑Φ20mm。

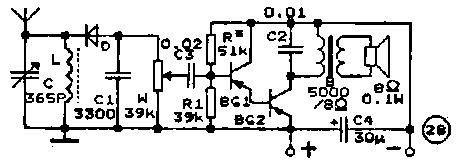

28、地電池中波收音機，可用0.1W喇叭放音，輸出較大。

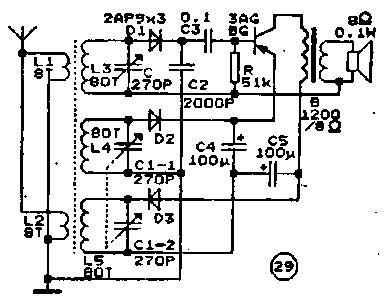

29、該機的特點是供電電壓較高，有兩個獨立的整流回路串聯，故輸出音量較大。

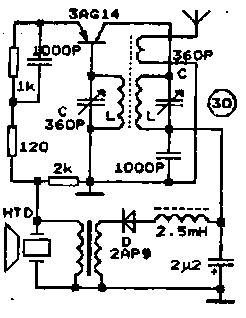

30、發射機：從圖中可知高頻振蕩是電感耦合調基極集電極電路，電源能量來源于高靈敏壓電陶瓷喇叭，通過音頻變壓器匹配耦合，經D半波整流和高頻扼流圈RFC后給出，話音信頻在發射極調制，選擇C和L參數，使高頻載波在中波高頻，就可用中波收音機接收。
