石英晶體振蕩電路：并聯型晶體振蕩電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-26
石英晶體振蕩電路的形式是多種多樣的，但其基本電路只有并聯型和串聯型兩種。

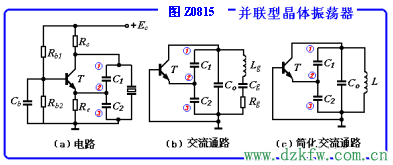

并聯型晶體振蕩電路如圖Z0815所示。振蕩回路由C1、C2和晶體組成。由圖可知，電路滿足"射同基反"的原則，從而構成電容三點式振蕩電路。顯然，晶體在回路中起著電感的作用，亦即晶體必然工作在fS與fp之間。
從等效電路不難求得回路的振蕩頻率
式中：，由于Cg<(C0 + C′），即在回路中起決定作用的是Cg，所以諧振頻率近似為：
并聯型晶體振蕩電路如圖Z0815所示。振蕩回路由C1、C2和晶體組成。由圖可知，電路滿足"射同基反"的原則，從而構成電容三點式振蕩電路。顯然，晶體在回路中起著電感的作用，亦即晶體必然工作在fS與fp之間。
從等效電路不難求得回路的振蕩頻率
式中：
，由于Cg<(C0 + C′），即在回路中起決定作用的是Cg，所以諧振頻率近似為：
