用RC選頻網絡實現正弦振蕩的電路如圖所示。

電路由三部分組成：放大器A部分；RC串并聯網絡：形成正反饋；二只電阻構成了負反饋支路：穩定振蕩幅度。

電路是如何振蕩起來的呢？

RC串并聯網絡的頻率特性可用下式表示：

當參數選取R1＝R2＝R，C1＝C2＝C后，，令，則

正反饋網絡的幅頻表達式：，

正反饋網絡的相頻表達式：

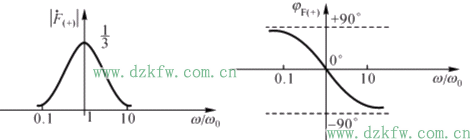

頻率特性如下圖所示：

由圖說明：(1)當時，電路為正反饋，而且正反饋?zhàn)顝?qiáng)。所以，只有在此時才能產生單一頻率的振蕩。

(2)時，所以有，這又說明，只要有大于3倍的閉環增益，電路就能起振。3倍的閉環增益可方便地通過調節負反饋網絡的兩只電阻實現。起振后，如不加穩幅措施，則輸出幅度會越來越大，最終出現非線性失真(飽和和截止失真)→停振→又慢慢起振→......。

穩幅過程實際上是使環路增益自動保持在1(即=1)的過程。當輸出幅度增加時，希望負反饋加強；幅度減少時，負反饋度弱。這個過程可由負反饋網絡實現，如固定 ，則用負溫度系數的熱敏電阻；如固定 ，則用正溫度系數的熱敏電阻。
