當我開轉向燈的時候怎么會有繼電器在滴滴的響。人家告訴我是閃光燈在響，請高人告訴它們的工作原理，最好有電路圖?

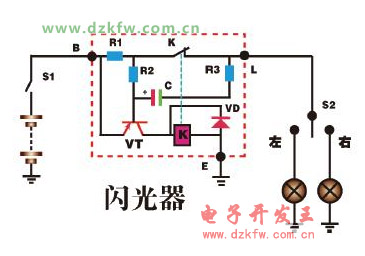

以下圖為例，當接通電源開關S1,并使轉向燈開關S2接通右側轉向燈，電流由電源（蓄電池）經開關S1→閃光器接線柱B-電阻R1→繼電器常閉觸點K-接柱L→開關S2→右轉向信號燈→搭鐵→蓄電池負極，右轉向信號燈亮。當電流通過R1時，在R1上產生電壓降，晶體三極管VT因正向偏壓而導通，集電極電流Ic通過繼電器K的線圈，使繼電器常閉觸點立即斷開，右轉向信號燈熄滅。

晶體三極管VT導通的同時，VT的基極電流向電容器C充電。充電的電路是;蓄電池正極-電源開關S1→接柱B→VT的發射極e→基極b→電容器C→電阻R3→接柱L→轉向燈開關→右轉向信號燈→搭鐵→蓄電池負極。在充電過程中，隨著電容器電荷的積累，充電電流Ib逐漸減小，三極管VT的集電極Ic也隨之減小，當此電流不

足以維持鐵的吸合而釋放時，繼電器K的常閉觸點又重新閉合，轉向信號燈再次發亮。這時電容器C通過電阻R2.繼電器的常閉觸點K.電阻R3放電。放電電流在R2上產生的電壓降為VT提供反向偏壓，加速了VT截止，使繼電器K的常閉觸點迅速閉合。當放電電流接近零時，R1上的電壓降又為VT提供正向偏壓使其導通。這樣，電容器C不斷的充電放電，三極管VT也不斷地導通與截止，控制繼電器的觸點反復地閉合，斷開，使轉向信號燈發出閃光。
