節氣門位置傳感器輸出的模擬電壓信號隨節氣門的開度而增大。旋轉式節氣門位置傳感器包含一個電位器，其動臂由節氣門軸帶動旋轉。

節氣門位置傳感器與控制單元之間以三根或四根導線連接。當點火開關接通時，控制單元通過其中一根導線向傳感器送出一個穩定的5V基準電壓信號，另一根導線是傳感器到控制單元的信號線，第三根是這兩個器件之間的搭鐵線。傳感器的搭鐵線一般為黑線，或者帶有彩色條紋的黑線。

1．三線式節氣門位置傳感器診斷

有故障的節氣門位置傳感器可能引發加速不圓滑、發動機熄火和怠速轉速不當等故障。在傳感器的兩個接線端上連接好全套的測試儀器（圖2-19），電壓讀數應接近5V。

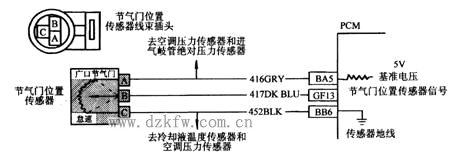

節氣門位置傳感器及其接線(GM公司)

如果基準導線未達到規定電壓，應在控制單元的接線端上檢查該段導線的電壓；如果控制單元上量得的電壓在規定值范圍內而傳感器處電壓值偏低，則應檢修5V基準電壓導線。如果控制單元上量得基準電壓偏低，則應檢查控制單元的供壓導線和搭鐵線。如果電線正常，應檢修控制單元。

接通點火開關，在傳感器信號導線和搭鐵線間連一只電壓表。慢慢地開大節氣門，觀察電壓表，讀數應該平穩、逐漸地增大。怠速時，正常的節氣門位置傳感器上測出的讀數應為0.5～1V，全開節氣門應為4～5V。如果在節氣門位置傳感器上沒有獲得規定的讀數或電壓信號不穩定，應更換傳感器。

測試節氣門位置傳感器電壓信號時，可以使用指針式電壓表，因為導線上電壓的逐漸變化通過指針反應是十分明顯的。

慢慢地開大節氣門，檢查節氣門位置傳感器電壓信號，輕輕地拍一下傳感器，并仔細觀察電壓表指針，如指針波動，可表明傳感器有故障。

2．四線式節氣門位置傳感器診斷

有些節氣門位置傳感器上裝有怠速開關，這個開關與控制單元連接。這類傳感器的接線方式與三線傳感器相同，多出的一根線接在怠速開關上(圖2-20)。

 帶怠速開關的四線式節氣門位置傳感器(豐田)

四線式節氣門位置傳感器可以用歐姆表測試，接線方法是把搭鐵線和其他所有線頭分別連在歐姆表的兩個接線端上(圖2-21)。當歐姆表被接在VAT和E2兩個接線端之間時，油門必須全開。

表2-3是豐田公司提供的節氣門位置傳感器電阻值檢測數據。

用歐姆表檢測四線式節氣門位置傳感器的接線圖

表2-3 節氣門位置傳感器電阻值檢測數據(豐田)

3．節氣門位置傳感器的調整

有些車上的節氣門位置傳感器是可以調整的，請仔細對照汽車制造商提供的維修手冊上的節氣門位置傳感器的調整程序。節氣門位置傳感器調整不當，會使汽車怠速轉速有偏差、發動機熄火或加速不圓滑。典型的節氣門位置傳感器的調整方法如下：

①在節氣門位置傳感器的信號線和搭鐵線間接一只電壓表。

②節氣門置于怠速位置，接通點火開關，觀察電壓表的讀數。

③如果節氣門位置傳感器不能提供規定的電壓信號，松開節氣門位置傳感器的固定螺釘，轉動傳感器殼體，直到電壓表上指示出規定的電壓信號(圖2-22)。

 帶調節用長孔的節氣門位置傳感器(GM公司)

1-節氣門位置傳感器；2-節氣門體組件；3-傳感器固定壓板；4-傳感器固定螺釘

④固定在調好的位置上。
