在STEP7中可以對整數、長整數和實數進行加、減、乘、除算術運算。算術運算指令在累加器1和2中進行，在累加器2中的值作為被減數或被除數。算術運算的結果保存在累加器1中，累加器1原有的值被運算結果覆蓋，累加器2中的值保持不變。CPU在進行算術運算時，對RLO不產生影響。然而算術運算指令對狀態字的CC1和CC0、OV、OS位產生影響。可以用位操作指令或條件跳轉指令，對狀態字中的標志位進行判斷操作。

    1．整數算術運算

    整數算術運算指令包括：

    指令“+I”：將累加器1、2低字中的16位整數相加，16位整數結果保存在累加器1低字中。

    指令“-I”：將累加器2低字中的16位整數減去累加器1低字中的內容．結果保存在累加器1中。

    指令“*I”：將累加器1、2低字中的16位整數相乘，結果為32位整數保存在累加器1中。

    指令“/I”：將累加器2低字中的16位整數除去累加器1低字中的內容，商為16位整數并保存在累加器1低字中，余數存放在累加器1高字中。

    指令“+D”：將累加器1、2中的32位整數相加，32位整數結果保存在累加器1中。

    指令“-D”：將累加器2中的32位整數減去累加器1中的內容，結果保存在累加器1中。

    指令“*D”：將累加器1、2中的32位整數相乘，結果為32位整數保存在累加器1中。

    指令“/D”：將累加器2中的32位整數除以累加器1中的內容，商為32位整數并保存在累加器1中．余數被忽略。

    指令“MOD”：將累加器2中的32位整數除以累加器1中的內容，余數保存在累加器1中，商被忽略。

    指令“+”：累加器1中加一個16位或2位整數常量，結果保存在累加器中。

    2．實數算術運算

    實數算術運算指令包括：

    指令“+R”：將累加器1、2中的32位實數相加，32位結果保存在累加器1中。

    指令“-R”：將累加器2中的32位實數減去累加器1中的內容，結果保存在累加器1中。

    指令“*R”：將累加器1、2中的32位實數相乘，32位乘積保存在累加器1中。

    指令“/R”：將累加器2中的32位實數除去累加器l的內容，32位的商并保存在累加器中。

    指令“ABS”：對累加器]中的32位實數取絕對值。

    3．梯形圖算術運算方塊指令

    以上介紹的語句表運算指令，都有對應的梯形圖方塊指令。在編程器上，使用梯形圖指令瀏覽器，可以選擇需要的方塊指令。下面舉例說明算術方塊指令的用法。

    【例5-5】  編寫實現MD4= (IW0+DBW3)×15/MD 0運算的程序。

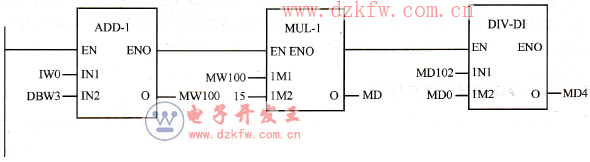

    【解】  圖5-18給出了一個實現上述運算的梯形圖程序。

    圖5-18    算術運算方塊指令

    實現相同運算的語句程序如下：

    L  IW  0    ∥將輸入字IW0的內容裝入累加器1

    L  DBW  3  ∥將數據字DBW3的內容裝入累加器1中，累加器1原內容裝入累加器2中

    +I    ∥累加器2與累加器1相加，結果存入累加器1中

    L  +15    ∥將常數15裝入累加器1，累加器1原內容裝入累加器2

    *I    ∥累加器2與累加器1相乘，結果為長整數在累加器1中

    L  MD  0  ∥將存儲雙字MD 0的內容裝入累加器1，累加器1原內容裝入累加器2

    /I    ∥累加器2除累加器1，結果的整數部分在累加器1中

    T  MD  4  ∥將運算結果傳送至存儲雙字MD4
