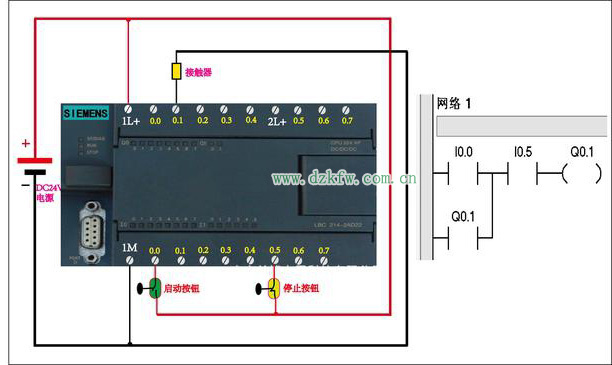

圖1
如圖1，是我們上一節課講的西門子s7200 PLC的，啟動，保持，停止的控制電路和程序，我們知道右邊的這個程序，它是用單純的常開和常閉的位操作指令編寫的，可以完成自鎖的功能。大家不太明白的再看一下上一節。但除了以上介紹的，這個自鎖功能還能用我們今天講的置位和復位操作來完成。程序如下。

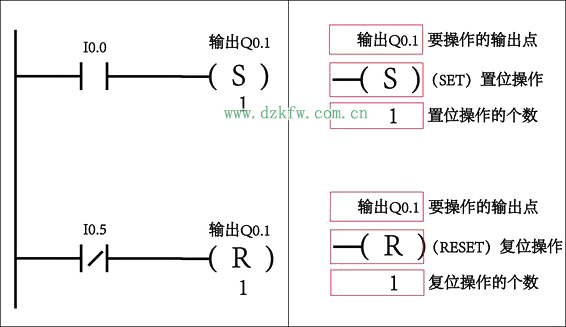

圖2
圖2，左邊就是使用置位復位編寫的PLC程序，感覺是不是比以前編寫的程序，清晰簡單多了，右邊是置位復位操作指令的每一個部分的分解說明，已經寫的很明白了就不用講了。如果還是沒看明白就接著往下看，看一看PLC置位復位程序的執行過程就明白了。

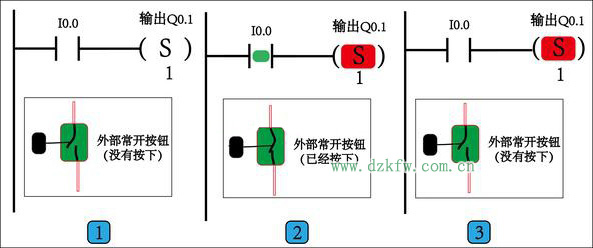

圖3
如圖3，這個是PLC置位復位程序的置位執行步驟，1，外部常開按鈕沒有按下時I0.0沒有接通，Q0.1置位線圈就沒有輸出。2，外部常開按鈕按下時I0.0接通，Q0.1置位線圈就有了輸出。3，松開外部常開按鈕時I0.0斷開沒有接通，雖然I0.0已經斷開沒有了接通，但Q0.1置位線圈依然還是有輸出，實現了自鎖功能。直到有復位信號時它才會沒有輸出，這就是置位操作指令的特點。簡單不。接下來看復位的操作。

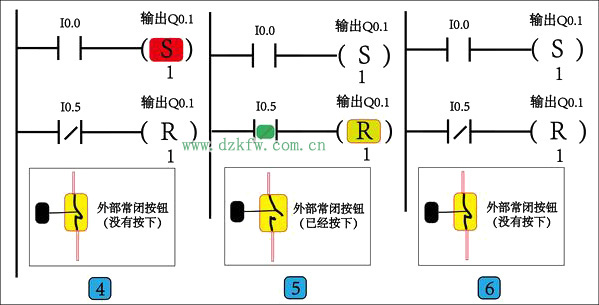

圖4
如圖4，這個是PLC置位復位程序的復位執行步驟，4，外部常閉按鈕沒有按下時I0.5沒有接通，Q0.1復位線圈就沒有輸出。5，當外部常閉按鈕按下時I0.5接通，Q0.1復位線圈就有了輸出。它就會復位置位線圈Q0.1，這樣Q0.1就沒有了輸出。6，即使外部常閉按鈕松開I0.5沒有了接通，復位線圈Q0.1依然被固定在復位狀態。Q0.1就沒有了輸出，實現了停止功能。也很簡單。下面大家再來看一下圖5。

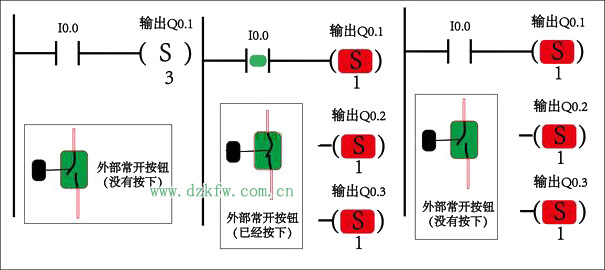

圖5
如圖5，這張圖說明了PLC置位和復位操作指令的，一次性操作多個輸出位的使用方法，當置位或復位操作指令的下面的數字是3時，就表示當外部常開按鈕按下時，可以一次性置位3個輸出點，并一直保持，直到有復位信號產生。以上就是PLC置位和復位操作指令的基本的使用方法，大家可以配合我們上節講的西門子s7200 PLC的仿真軟件，進行仿真調試，然后熟練掌握這兩個操作指令。
