利用手頭的三菱FX1N系列plc學習時鐘控制，主要是利用三菱plc的時鐘寫入與讀出指令 ，對室內的采暖設備實現定時開啟與關閉。本例 控制即是實現對室內的采暖設備在早5時開啟，6時30分關閉，晚22時開啟，23時30分關閉。

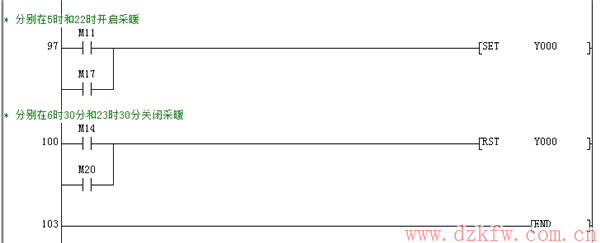

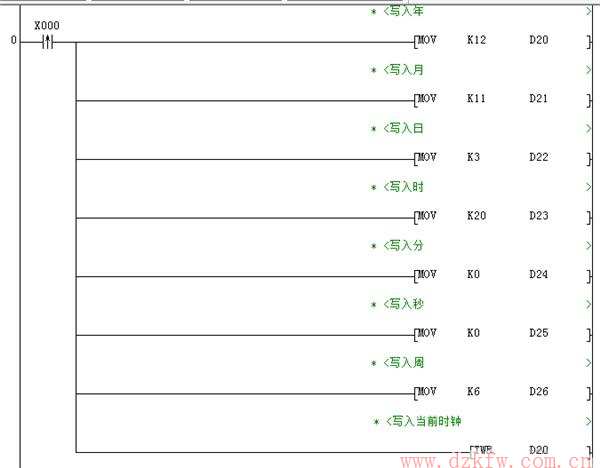

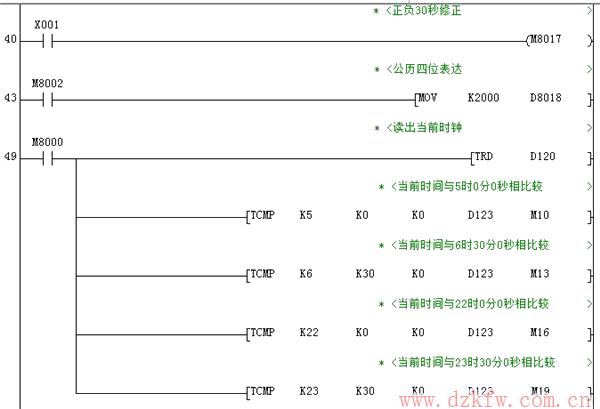

程序參照 如下圖 所示：
