比較指令有比較（CMP）、區域比較（ZCP）兩種，CMP的指令代碼為FNC10，ZCP的指令代碼為FNC11，兩者待比較的源操作數[S·]均為K、 H、KnX、KnY、KnM、KnS、T、C、D、V、Z,其目標操作數[D·]均為Y、M、S。

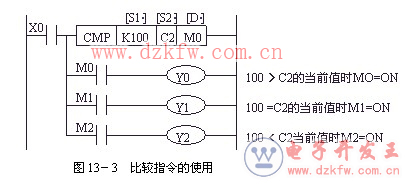

CMP指令的功能是將源操作數[S1·]和[S2·]的數據進行比較，結果送到目標操作元件[D·]中。在圖13-3中，當X0為ON時，將十進制數100與計數器C2的當前值比較，比較結果送到M0～M2中，若100＞C2的當前值時，M0為ON，若100=C2的當前值時，M1為ON，

若100＜C2的當前值時，M2為ON。當X0為OFF時，不進行比較，M0～M2的狀態保持不變。

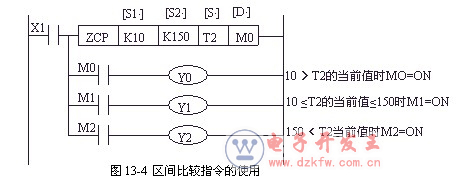

 ZCP指令的功能是將一個源操作數[S·]的數值與另兩個源操作數[S1·]和[S2·]的數據進行比較，結果送到目標操作元件[D·]中，源數據[S1·]不能大于[S2·]。在圖13-4中，當X1為ON時，執行ZCP指令，將T2的當前值與10和150比較，比較結果送到M0～M2中，若10＞T2的當前值時，M0為ON，若10≤T2的當前值≤150時，M1為ON，若150＜T2的當前值時，M2為ON。當X1為OFF時，ZCP指令不執行，M0～M2的狀態保持不變。
