三菱FX系列plc有基本邏輯指令20或27條、步進指令2條、功能指令100多條（不同系列有所不同）。本節以FX2N為例，介紹其基本邏輯指令和步進指令及其應用。

      FX2N的共有27條基本邏輯指令，其中包含了有些子系列PLC的20條基本邏輯指令。

置位與復位指令（SET/RST）

（1）SET（置位指令） 它的作用是使被操作的目標元件置位并保持。

（2）RST（復位指令） 使被操作的目標元件復位并保持清零狀態。

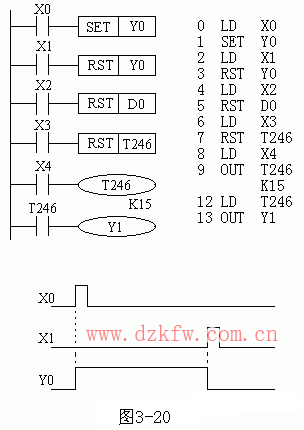

SET、RST指令的使用如圖1所示。當X0常開接通時，Y0變為ON狀態并一直保持該狀態，即使X0斷開Y0的ON狀態仍維持不變；只有當X1的常開閉合時，Y0才變為OFF狀態并保持，即使X1常開斷開，Y0也仍為OFF狀態。

圖 置位與復位指令的使用

SET 、RST指令的使用說明：

1）SET指令的目標元件為Y、M、S，RST指令的目標元件為Y、M、S、T、C、D、V 、Z。RST指令常被用來對D、Z、V的內容清零，還用來復位積算定時器和計數器。

2）對于同一目標元件，SET、RST可多次使用，順序也可隨意，但最后執行者有效。
