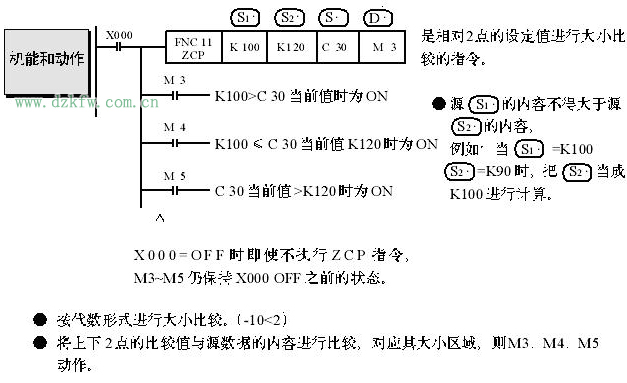

區間比較指令ZCP是將一個源操作元件S3的數值與另兩個源操作元件S1和S2的數值進行比較，并將結果送到目標操作元件D中。



實際應用例：
      自動剪板機。plc的Y0 Y1 Y2分別與變頻器的高速、低速、制動端子相連，當按下啟動按鈕X000時，電機開始送料，同時計數開始（轉數）。電機高速運行，若計數器的設定值為1000、1200，則當計數器K值滿足1000＜K＜1200時，電機低速運行；當計數器K值滿足K＞1200時，電機制動。剪刀動作開始。

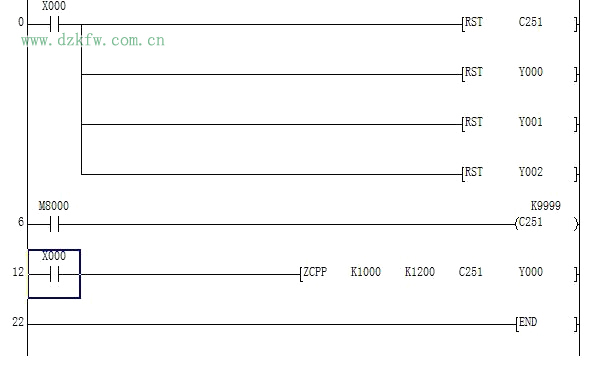

程序：
RST：復位指令
C251： 高速計數器
ZCPP：區間比較脈沖執行


            愿與愛好者共同交流探討。
