變壓器，是一種利用電磁感應的元件，可以利用它增加電壓，也可以利用它降低電壓。最基本的建模模型就是兩個互不接觸的線圈，通過環繞導線（變壓器磁芯，也稱為鐵芯）的線圈匝數比，來進行增壓和降壓。

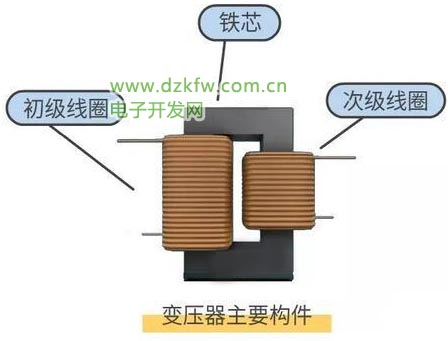

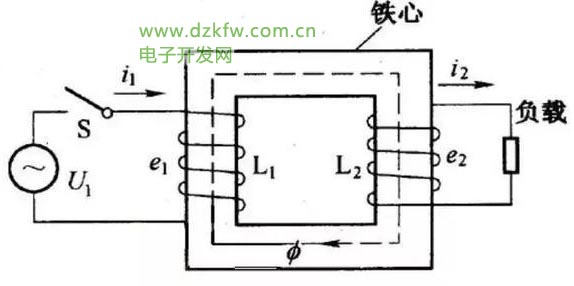

變壓器原理圖

如圖1所示，若左邊環繞鐵芯的匝數為n，右邊環繞鐵芯的匝數為m，通過電磁感應，左邊的電勢差與右邊的電勢差之比為n:m。一般電源適配器主要就是將220V高交流電壓轉變低直流電壓，而降壓部分主要由變壓器來完成的，變壓器位于初級高壓部分電路與次級低壓部分電路，而初級電路與次級電路之間沒有直接的電路相連接，僅靠變壓器的初次級繞組線圈形成的電磁感應產生電勢差。

開關變壓器是指開關電源里面所用的變壓器，工作在十幾到幾十千赫茲甚至幾百千赫茲頻率的脈沖狀態下，鐵芯一般采用鐵氧體材料。

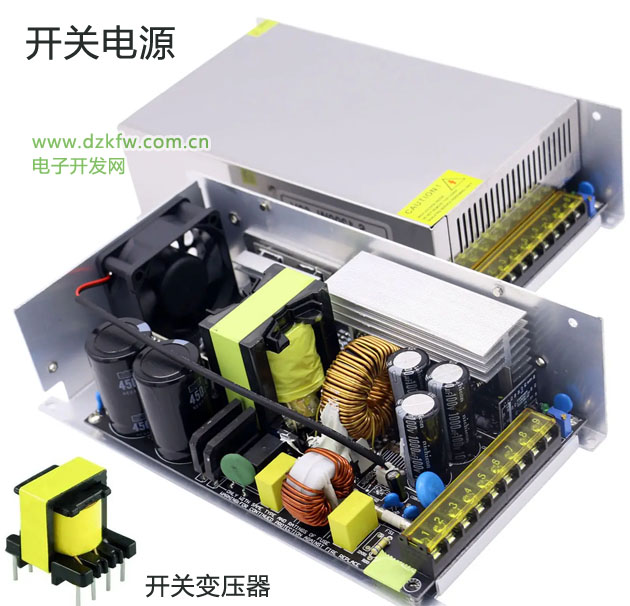

圖1 開關電源和開關變壓器

開關變壓器一般都是工作于開關狀態；當輸入電壓為直流脈沖電壓時，稱為單極性脈沖輸入，如單激式變壓器開關電源；當輸入電壓為交流脈沖電壓時，稱為雙極性脈沖輸入，如雙激式變壓器開關電源；因此，開關變壓器也可以稱為脈沖變壓器，因?yàn)槠漭斎腚妷菏且恍蛄忻}沖；不過要真正較量起來的時候，開關變壓器與脈沖變壓器在工作原理上還是有區別的，因?yàn)殚_關變壓器還分正、反激輸出。

圖2 變壓器初級-次級結構原理圖

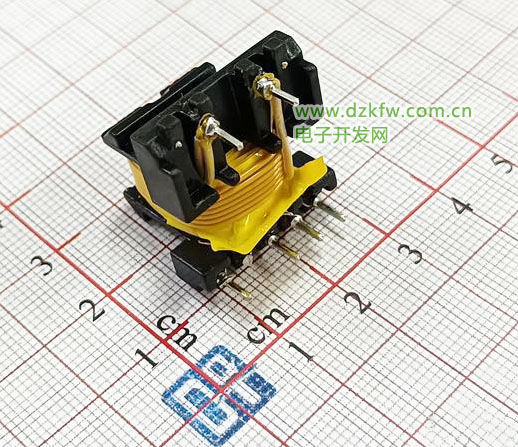

現在準備拿一個電源適配器中的開關變壓器實物拆解，大家可以一起欣賞一下，看看開關變壓器內部結構是怎么樣的，接下來歪殼君將手把手拆解一個變壓器實物～

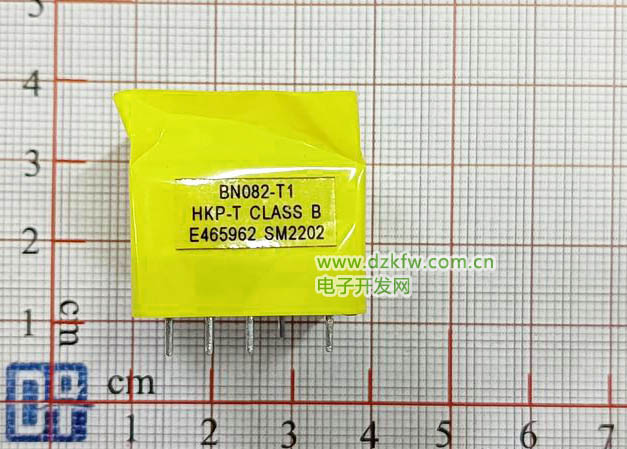

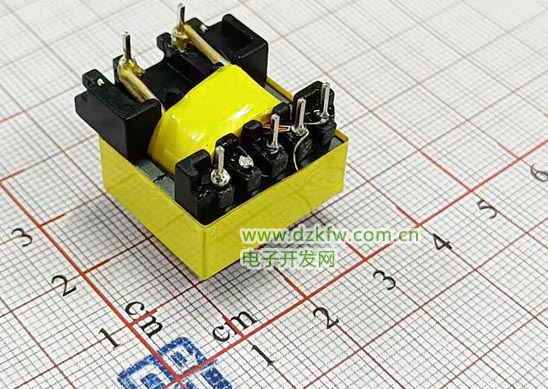

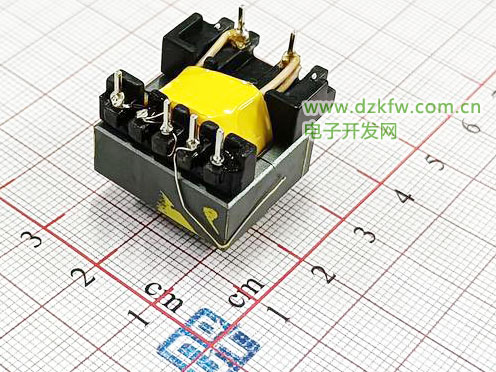

圖3 開關變壓器的銘牌標識

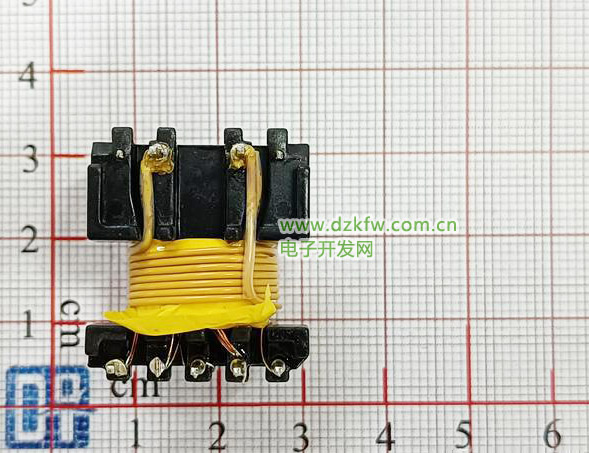

圖4 開關變壓器結構圖

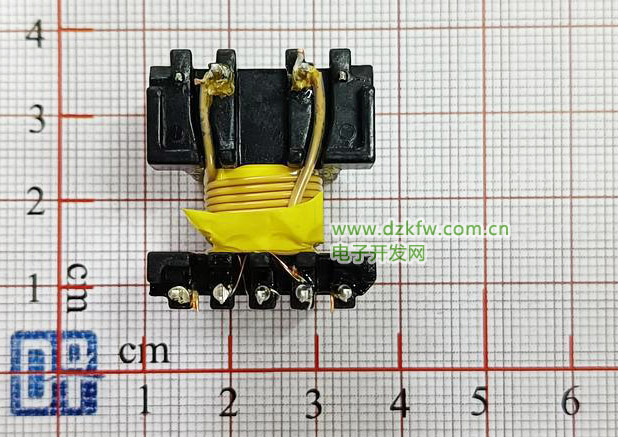

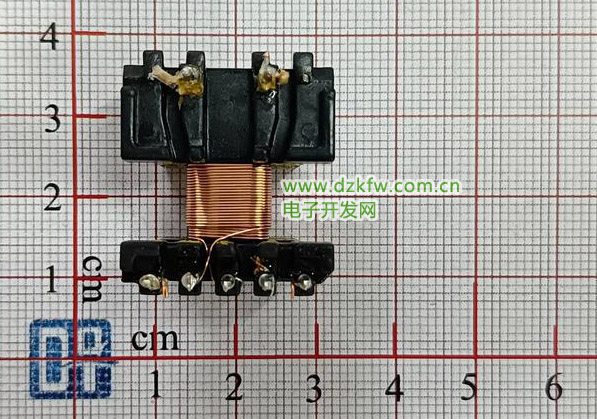

圖5 開變壓器結構圖

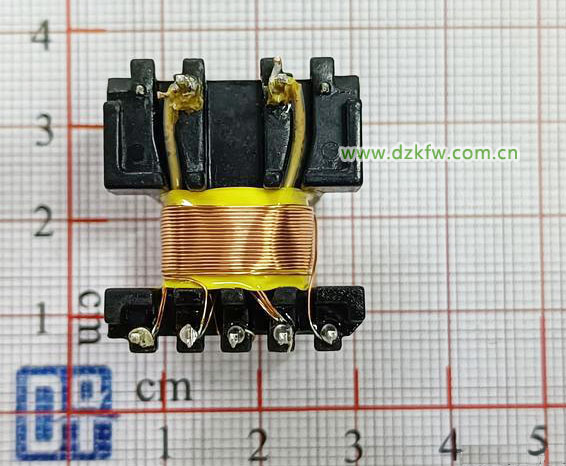

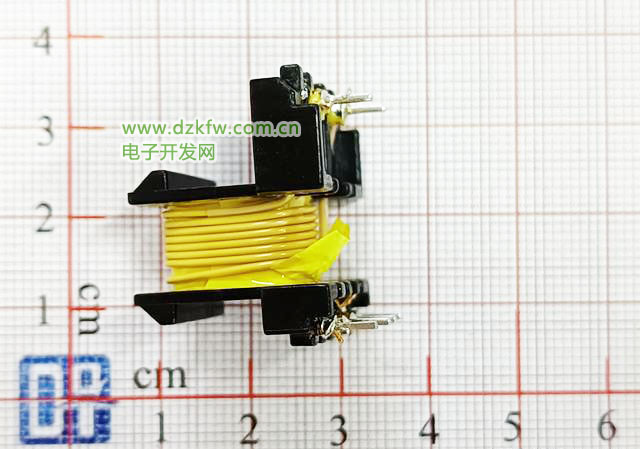

圖6 變壓器內部結構圖

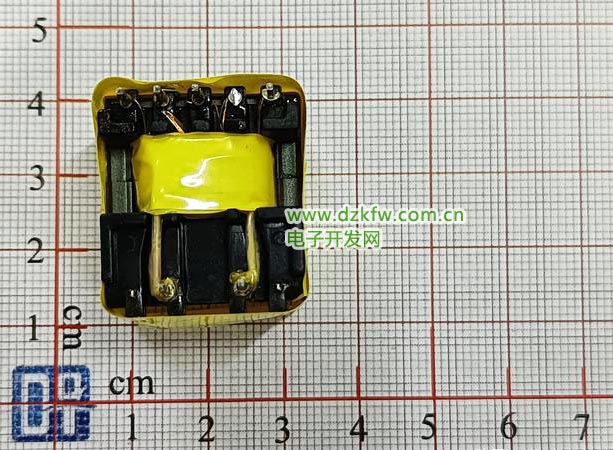

圖7 變壓器內部結構圖

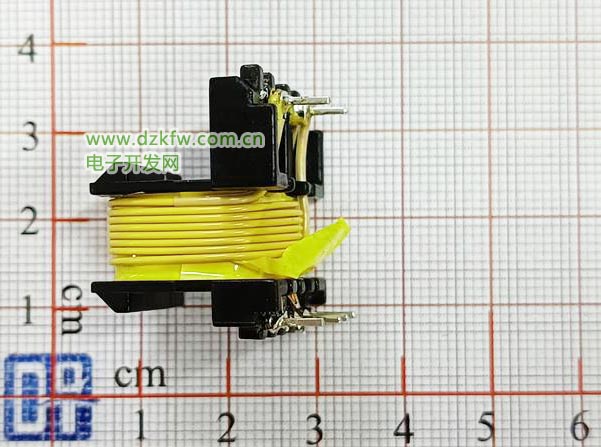

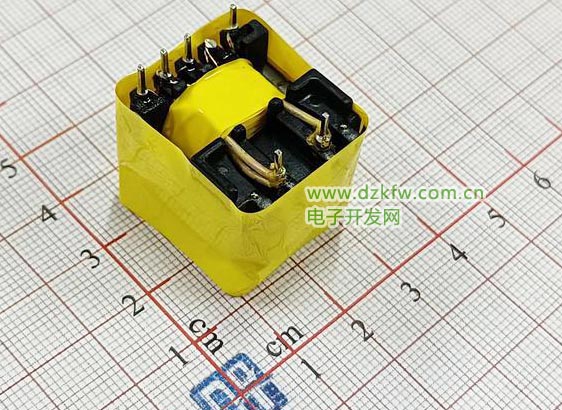

圖8 開關變壓器內部結構圖，粗線圈部分為次級線圈

圖9 開關變壓器內部結構圖，次級線圈

圖10 開關變壓器內部結構圖，次級線圈（電壓低，電流大，所以線徑粗）

圖11 開關變壓器內部結構圖，初次線圈（高電壓，電流小所以電線線徑細）

圖12 開關變壓器內部結構圖，初次線圈（高電壓，電流小所以電線線徑細）

圖13 開關變壓器內部結構圖，次級線圈（電壓低，電流大，所以線徑粗）

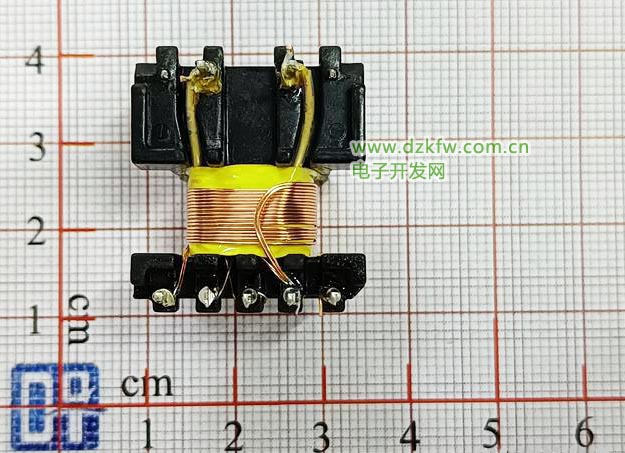

圖14 開關變壓器內部結構圖

圖15 開關變壓器內部結構圖

圖16 開關變壓器內部結構圖

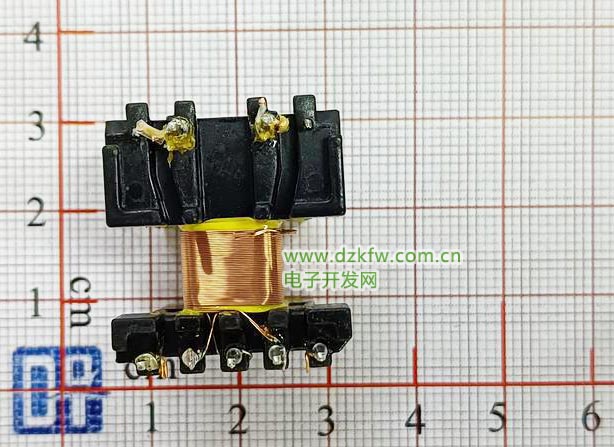

圖17 鐵氧體  開關變壓器內部結構圖
