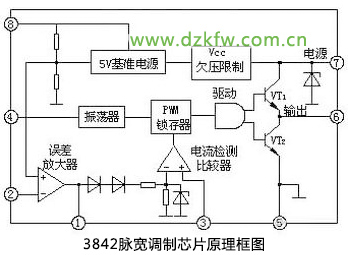

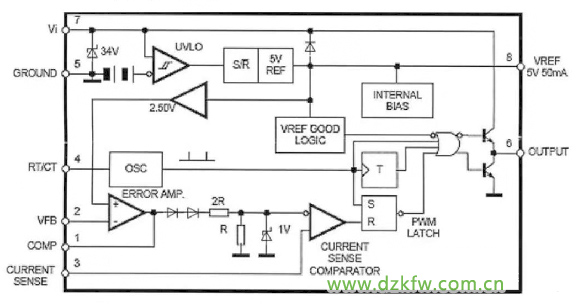

①腳是誤差放大器的輸出端，外接阻容元件用于改善誤差放大器的增益和頻率特性；

②腳是反饋電壓輸入端，此腳電壓與誤差放大器同相端的2.5V 基準電壓進行比較，產生誤差電壓，從而控制脈沖寬度；

③腳為電流檢測輸入端，當檢測電壓超過1V時縮小脈沖寬度使電源處于間歇工作狀態；

④腳為定時端，內部振蕩器的工作頻率由外接的阻容時間常數決定，f=1.8/(R T×C T)；

⑤腳為公共地端；

⑥腳為推挽輸出端，內部為圖騰柱式，上升、下降時間僅為50ns 驅動能力為±1A ；

⑦腳是直流電源供電端，具有欠、過壓鎖定功能，芯片功耗為15mW；

⑧腳為5V 基準電壓輸出端，有50mA 的負載能力。

原理就是一句話:每個周期，振蕩器從低變高時，⑥為高，當比較器結果為x時，⑥為低，下個周期來了，振蕩器從低變高時，⑥又為高，當比較器結果為x時，⑥為低......

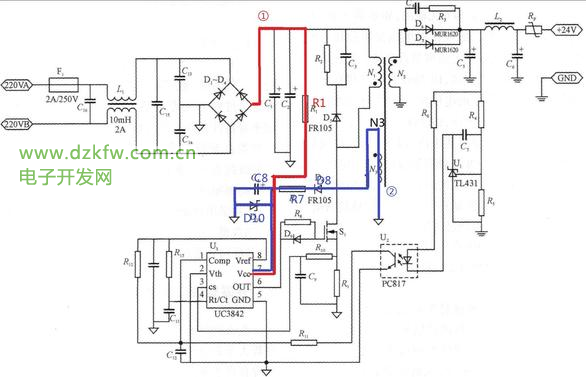

UC3842在我們的開關電源中是經常用到的一款芯片，從下面的開關電源原理圖中我們看到，UC3842使用了2路供電：

1. 一路是整流后的正300V電壓經過降壓電阻R1后的17V電壓，供給了3842的7腳，也就是圖中紅色的一路。R1電阻我們叫它啟動電阻。
2. 另一路是由變壓器副繞組N3經過D8二極管整流，經過電阻R7，然后由C8電容濾波，D10穩壓管穩壓后，供給了7腳。也就是圖中藍色的一路。



UC3842 2路供電示意圖

那么為什么需要2路呢？首先我們看下他們的不同，第一路由啟動電阻給的7腳，這一路就好似汽車發動機點火，它的作用就是讓發動機啟動，這里就是讓3842起振。3842起振以后，6腳就會輸出一個固定的方波脈沖，控制開關管工作，但是這個時候3842無法進行脈寬調制等復雜的動作。這個時候的3842就好比一輛怠速中的汽車，只能維持運轉，無法加速奔跑！想跑起來，只能加油門。

那么3842如何加油門呢？它的油從哪里來？它的油從N3副繞組來。經過D8二極管整流，經過電阻R7，然后經C8電容濾波，D10穩壓管穩壓后，供給了7腳。而且這個時候的電壓不在需要17V，只要能夠大于10V，3842就能進行脈寬調制等復雜的動作了。

總結：由此可見，UC3842的2路供電，缺一不可，實在是佩服電路的設計者。真是學無止境啊！
