二極管的制作材料有鍺半導體材料和硅半導體材料之分，在對二極管進行選配、代換時，準確區分二極管的制作材料也是十分關鍵。用數字萬用表測量二極管時，實際測量的是二極管的正向電壓值，而指針式萬用表則測的是二極管正反向電阻的值，務必注意這一區別。

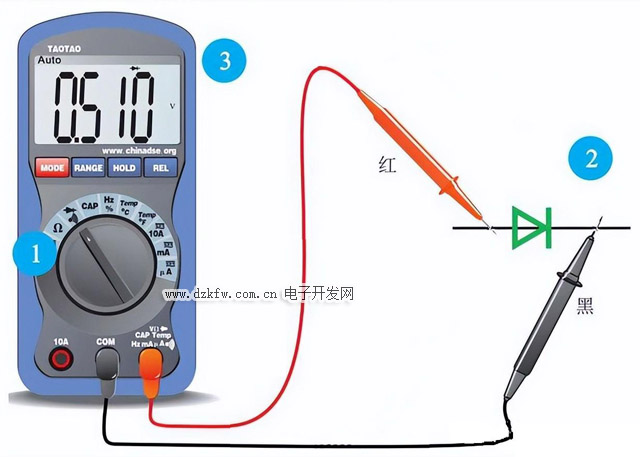

用數字萬用表測試二極管，首先將紅表筆插入“VΩ”插孔，表筆極性為“+”，黑表筆插入“COM”插孔，表筆極性為“-”。調整萬用表量程旋鈕，將數字萬用表的擋位設置在“二極管”擋。將紅、黑表筆任意搭在二極管的兩引腳上，當萬用表屏顯0.5～0.7V范圍內，說明二極管正向?qū)�通，表明所測二極管為硅材料二極管，此時紅表筆接的是二極管的陽極，黑表筆接的是二極管的陰極，如上圖所示。當萬用表屏顯“1”，說明所測二極管反偏。若實測二極管的正向?qū)�通電壓�?.2～0.3V，則說明該二極管為鍺二極管，引腳判別與硅管一樣。若正反向電壓為無窮大或均為零（蜂鳴器響）或比較接近，說明二極管內部已開路或短路或性能變差。



1、數字萬用表顯示是二極管壓降，再利用壓降來判斷二極管好壞

2、正常二極管正反兩次測量，數字表一次顯示1，另一次顯示一定數值。顯示1表示電壓二極管兩端電壓很高，二極管沒有導通；顯示一定數值，表示二極管已經正向?qū)�通，此�?shù)值是二極管的電壓降（毫伏），一般在0.2-0.8V即（200-800）間。二極管擋顯示的數字就是兩表筆間的電壓，不是電阻值。

3、若發現你測的二極管正反兩次，均為1，說明二極管已經開路損壞。

4、若發現你測的二極管正反兩次，均為0，說明二極管已經擊穿損壞。
