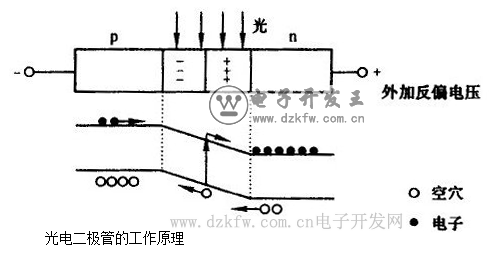

光電二極管是典型的結型光探測器.具有量子噪聲低、響應快，使用方便等優點，廣泛用于激光探測器，圖中是光電二極管的工作原理固。根據P-n結的整流原理，當p區加正電位，n區加負電位后.勢壘高度下降，勢壘區變窄，阻止n區電子和p區空穴的能力下降，因而通過的電流增加，這時電流隨外加電壓呈指數關系上升，當外加電壓方向反問時，勢壘高度增加，勢壘區加寬，電流趨于飽和。如果光子在P-n結附近激發了電子—空穴對，勢壘區的電場將把電于掃向n區，空穴掃向p區，形成光電流卜同時勢壘區一側一個擴散長度內的光生載流子先向勢壘區擴做，然后在勢壘區電場的作用下也參與導電，當入射光強度變化時，光生載流子的濃度及通過外回路的光電流也隨之發生相應的變化，這種變化在入射光強很大的動態范圍內仍能保持線性關系。
