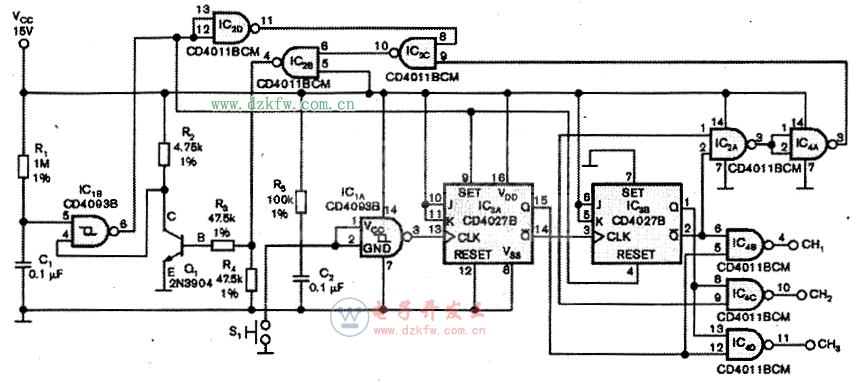

  本設計實例，使用一個單刀瞬時接觸開關，通過滾動三個輸出態選擇三個信號源中的一個。附圖中的電路包括常用的CD4000 CM0s邏輯系列器件，以及一只通用NPN晶體管。所有元件的總成本不超過1美元。在任何一個時點上．電路的三個輸出CH1、CH2或CH3都只有一個為低電平。可以用這些輸出控制模擬開關、繼電器或JFET開關的柵極。只要電路加電，選定的輸出就不會變化，因而該電路很適合于需要非易失性操作的應用。該電路在25℃室溫下的平均靜態電流消耗只有約15uA．這對電池供電的電路也是個微不足道的值。

    該電路的核心是一個雙JK觸發器IC3，它搭成一個2位脈動計數器。無需添加電路，該計數器便可以選擇四路信號源。當初始加電后，由R1、C1和Ic1B構成的復位電路便將CH1輸出置為邏輯低電平。

    當Ic3的輸出、第②腳和第(14)腳均為邏輯零時，由IC2A、IC2B、IC2C和IC4A構成的反饋鏈路將Q1的基極電位拉至邏輯高電平，從而將IClB的一個輸入拉至邏輯低電平。

    這一動作使計數器跳離000態，向前計數至011態。元件R5、C2、IC1A和常開瞬時接觸開關S1共同組成一個去抖動開關，為計數器IC3的兩個部分提供時鐘脈沖。

    當用戶按S1時，計數器前進至101態，再按一次則前進至110態。第三次按下開關則會重新開始這個循環。

    總之．IC4B將計數器的0態解碼，并將CH1拉低；Ic4C將計數器的10態解碼，并將CH2拉低；而Ic4D將計數器的3態解碼，將CH3拉低。電路的布局不很關鍵，但C1應該選用低泄禍電容器。未用的邏輯輸入端應接至相應的地或Vcc。
