NE555,停水后來水提醒器,Water alarm

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-21

停水后來水提醒器,Water alarm

關鍵字:NE555,來水報警電路

    本電路可以在自來水停水的情況下,及時提醒你供水恢復。

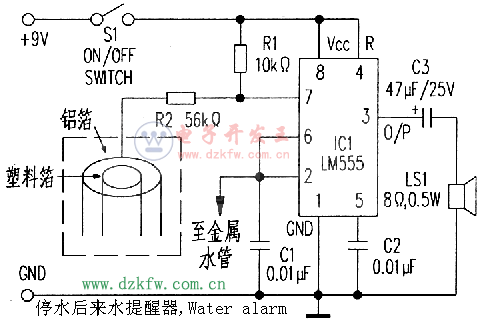

    電路的核心部件是一只自制的自來水檢測器,你可以用兩塊箔片:一塊是鋁箔,另一塊是塑料箔片,將它們放在一起卷成圓筒形,大小以能放進自來水龍頭為宜。將一根導線的一端連接檢測器圓筒的鋁箔。另一端連接電阻R2,,為完成檢測環路,需再用一根導線將IC1的②、⑥腳和水龍頭或自來水管連接在一起。

    定時器555芯片被連接成多諧振蕩器,而多諧振蕩器只有在水龍頭-中有水流過時才能正常工作。如果遇到停水,IC1不會產生振蕩。遇到停水時,只要合上S1,一旦自來水恢復供水。即使水龍頭是關閉的,檢測電路也能通過自來水完成回路,使IC1產生1kHz的振蕩,經由③腳和C3送至揚聲器LS1放出1kHz的提醒聲。1kHz的提醒聲一直保留到斷開S1或將檢測器圓筒從水龍頭中取出為止。電路用9V電池供電。

NE555,停水后來水提醒器,Water

Tags:NE555,提醒器,來水報警電路
