NE555 下雨告知器

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-12

這個下雨告知器電路很簡單,555時基集成電路組成一個多諧振蕩器,經由2、7兩引腳外接的傳感器觸發。當雨點落到傳感器上時,將觸發555構成的多諧振蕩器起振,由揚聲器發聲達到提醒的目的。

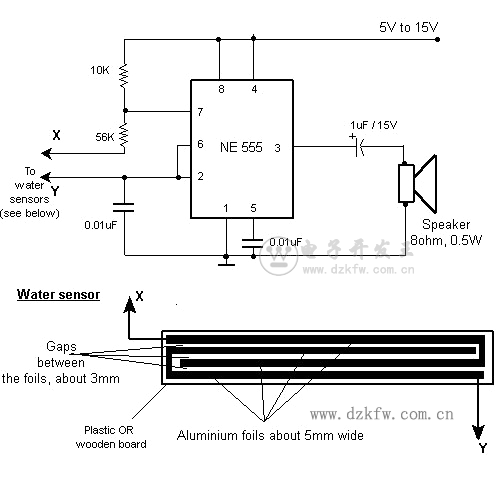

NE555 下雨告知器電路圖,555電路圖

振蕩器頻率約為1千赫茲,所以揚聲器發出的是一千赫茲的持續聲音,如果覺得枯燥,可以用555輸出的這一信號控制你認為更好聽的聲音,如音樂片等等。

傳感器的制作參見圖示。不要將它與地面平行放置,應該與地面約30 -45度角傾斜放置。這使得雨點落在傳感器上會流動,以提高下雨提醒的及時準確性。并防止雨停后傳感器上仍然積水不能及時解除振蕩狀態。

用來制作傳感器的金屬要鋁而不是銅。這是因為銅如果長期暴露于潮濕環境,表面會形成藍色的氧化氮使其傳感作用失效,一定要使用的話必須定期清理。最好以鋁箔做成,然后用環氧膠粘劑粘在塑料板上,或者用小螺絲釘。

X和Y兩條線與傳感器的連接可以用小鱷魚夾,或者也可以使用螺絲。

Tags:NE555,下雨告知器,555電路
