RS觸發器�吺且环N基本的時序電路元件，用于存儲一位的1或0。它可以用兩個與非門或者兩個或非門實現。在或非門實現的情況下，RS觸發器的電路結構如下：



1. 電路組成：RS觸發器由兩個與非門組成，其中輸入端R和S分別代表Reset�叄◤臀唬┖蚐et�叄ㄖ梦唬�。輸出端Q�叴�表觸發器的狀態，而Q非代表非Q的狀態。
2. 邏輯功能：
   當R=1且S=1時，觸發器保持原來的狀態不變，即Q=Q非。
   當R=0且S=1時，觸發器為0態，Q=0，Q非=1。
   當R=1且S=0時，觸發器為1態，Q=1，Q非=0。
   當R=0且S=0時，觸發器的狀態不定，可能會出現Q和Q非同時為1或同時為0的情況，這是不允許的。
3. 邏輯符號：
   基本RS觸發器的邏輯符號由兩個與非門的輸入和輸出端交叉相連組成，其中R和S分別代表復位和置位。

4. 同步RS觸發器：

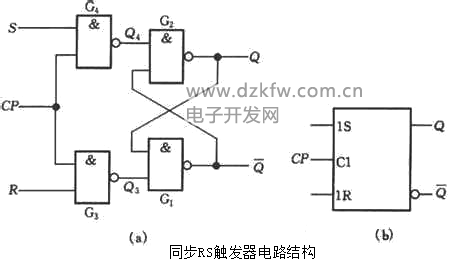

   同步RS觸發器由兩個基本RS觸發器和控制門�吔M成，其中控制門G3�吅虶4�呌糜谠跁r鐘脈沖CP=1時封鎖與非門G1和G2，使輸出Q保持原來的狀態不變。


5. 主從RS觸發器：

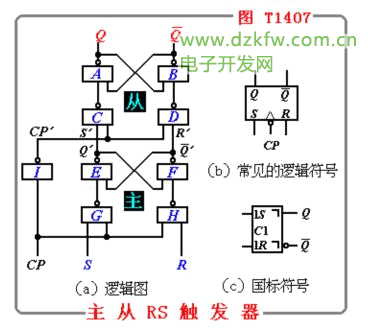

   主從RS觸發器由兩個同步觸發器和一個反相器�吔M成，其中主觸發器的輸出作為從觸發器的輸入。在CP=1時，主觸發器工作，其輸出由R和S的信號狀態決定。


RS觸發器的存儲功能是其最基本和最重要的特性，它能夠在突然斷電的情況下保持觸發器的狀態不變，直到再次上電。這是通過在R和S端懸空或設置高電平來實現的，此時觸發器保持原有的狀態不變。
