伺服驅動器的工作原理及伺服驅動器的常見接線方法：

　　伺服驅動器在控制信號的作用下驅動執行電機，因此驅動器是否能正常工作直接影響設備的整體性能。在伺服控制系統中，伺服驅動器相當于大腦，執行電機相當于手腳。而伺服驅動器在伺服控制系統中的作用就是調節電機的轉速，因此也是一個自動調速系統。

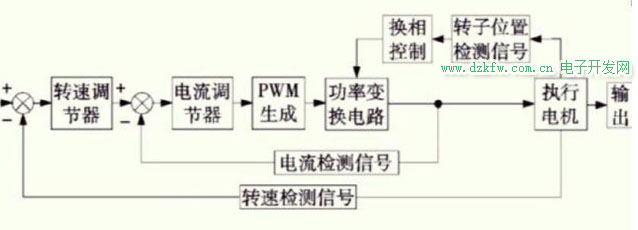

　　伺服驅動器工作原理圖如下所示：

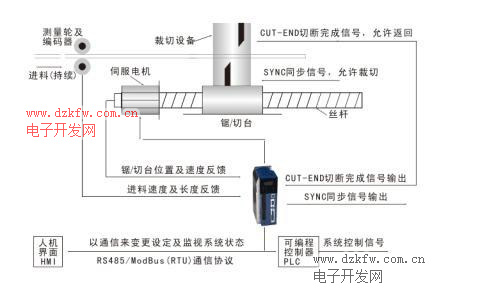

　　驅動器的核心主控板，驅動器由繼電器板傳遞控制信號和檢測信號，完成上圖的雙閉環控制，包括轉速調節和電流調節，實現執行電機的轉速控制和換相控制。驅動器的驅動板從主控板接受信號驅動功率變換電路，實現執行電機的正常工作。

　　伺服驅動器內部結構：

　　伺服驅動器內部結構由電源電路、繼電器板電路、主控板電路、驅動板電路及功率變換電路組成。電源電路作用，將外部輸入的直流電轉換為大小不同的直流電輸出，為后續的繼電器板、驅動板、功率變換電路提供直流電源。繼電器板作用，提供直流電完成控制信號、檢測信號傳遞。

　　伺服驅動器接線方法：

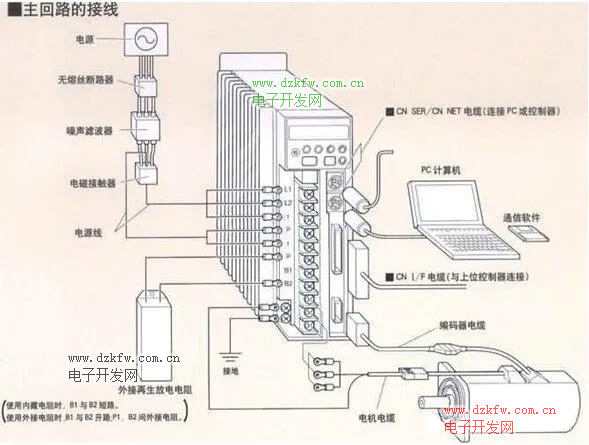

　　1. 主回路接線：

　　1）.R、S、T電源線的連接；

　　2）伺服驅動器U、V、W與伺服電動機電源線U、V、W之間的接線；

　　2. 控制電源類接線：

　　1）. r 、t控制電源接線；

　　2）I/O口控制電源接線；

　　3. I/O接口與反饋檢測類接線
