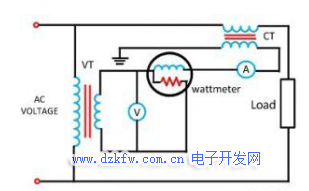

為了安全起見，電氣儀表不直接連接到高壓儀表或控制設備上�；ジ衅魅珉妷夯ジ衅鳎≒T）和電流互感器（CT）用于將電氣儀器連接到測量儀器，這些互感器將電壓和電流從高值降低到常規儀器可以測量的低值。

電流和電壓互感器的結構相似，因?yàn)樗鼈兊某跫壓痛渭壚@組中都有磁路。但他們的工作方式不同，電壓和電流互感器之間也有一些差異。

電流互感器和電壓互感器之間的主要區別之一是電流互感器將電流的高值轉換為低值，而電位或電壓互感器將電壓的高值轉換為低電壓，下面就二者的詳細區別進行簡單的介紹。

電流互感器的定義

電流互感器是一種用于將相對于地電位較高值的電流轉換為較低值的裝置，它與交流儀器一起使用，用于測量高值電流。 電流互感器-Current transformer，縮寫為CT。

電流互感器線路電流太大，直接測量非常困難。因此，使用電流互感器將電流的高值降低為易于儀器測量的分?jǐn)?shù)值。

電流互感器的初級直接連接到要測量其值的線路，電流互感器的次級連接到電流表或儀表，該電流表或儀表測量關于分?jǐn)?shù)的線路值。

電壓互感器的定義

電壓互感器是一種用于將電壓從較高值轉換為較低值的互感器，Potential Transformer的縮寫PT代表電壓互感器。 PT將高電壓按比例轉換成低電壓，比如100V，PT一次側接在一次系統，二次側接測量儀表、繼電保護等；主要是電磁式的（電容式電壓互感器應用廣泛），另有非電磁式的，如電子式、光電式。

電位轉換器電壓互感器的初級端與線路相連，用于測量線路電壓。電壓互感器將電壓的高值降低為電壓表或儀表可以輕松測量的小值。

電流互感器和電壓互感器的比較

以下是電流互感器和電壓互感器的參數簡單比較，可以很直觀的看到二者的區別：

比較	電流互感器	電壓互感器
定義	將電流從高值轉換為低值	將電壓從高值轉換為低值
電路符號
核心部分	通常由硅鋼層壓而成	它由在低通量密度下運行的優質鋼制成
初級繞組	承載要測量的電流	承載要測量的電壓
二次繞組	連接到儀器的電流繞組	連接到儀表或儀器
連接方式	與儀器串聯	與儀器并聯
初級電路	轉彎次數少	有大量的轉彎
次級電路	匝數多，不能開路	匝數少，可以開路
范圍	5A或1A	110v
轉化率	高	低
負載	不依賴次級負載	取決于次級負載
輸入	恒流	恒壓
全線電流	初級繞組包含全線電流。	初級繞組包含全線電壓。
類型	兩種類型（纏繞和閉芯）	兩種類型（電磁和電容電壓）
阻抗	低	高
應用	測量電流和功率，監控電網運行，用于操作保護繼電器	測量、電源、操作保護繼電器

電流互感器和電壓互感器之間的區別差異

從上面的比較可以很容易知道電流互感器和電壓互感器之間的主要區別差異：

1. 電流互感器將電流的高值轉換為低值，方便儀表測量，而電壓互感器將電壓的高值轉換為低值。
2. 電流互感器的初級繞組與待測電流的輸電線路串聯，而電壓互感器與線路并聯。
3. 電流互感器的鐵芯由不銹鋼疊片構成，電壓互感器的鐵芯由在低磁通密度下運行的高運行鐵芯組成。
4. 電流互感器的初級繞組承載要測量的電流，而電壓互感器的初級繞組承載電壓。
5. 電流互感器的初級繞組匝數較少，而電壓互感器的初級繞組匝數較多。
6. 電流互感器次級匝數較多，在使用時不能開路。電壓互感器的次級繞組匝數較少，在使用過程中可能會開路。
7. 電流互感器測量電流的正常范圍為5A或1A，而電壓互感器二次繞組的標準電壓最高可達110V。
8. 電流互感器的變比始終保持較高，而電壓互感器的變比始終較低。注意：電流互感器和電壓互感器的變比定義為額定一次電壓與二次額定電壓之比
9. 電流互感器的輸入是恒流，而電壓互感器的輸入是恒壓。
10. 電流互感器的初級繞組不依賴于變壓器次級繞組的負擔；它取決于初級繞組中的電流，而電壓互感器的初級取決于次級繞組的負載。注意：負載是變壓器的次級負載。
11. 電流互感器的初級繞組直接連接到要測量其電流的全線電流，而在電壓互感器中，全線電壓直接連接到初級端子。
12. 與次級繞組相比，變壓器初級繞組的阻抗非常低，而在電壓互感器中，初級繞組的阻抗很高。注意：阻抗是當電壓施加在電路上時電路提供的電流的對立面。
13. 電流互感器主要用于測量儀表或儀器不能方便測量的電流大小，而電壓互感器用于測量電流的高壓。

總結

電流互感器主要用于繼電保護方案，因?yàn)樗鼘⒊跫夒娏鞯母叻�度降低到適合繼電器操作的值。電流互感器還提供對電源電路高壓的絕緣，從而保護設備和人員免受高壓影響。

總之，電壓互感器和電流互感器用于將電氣儀器連接到測量儀器，主要將電壓和電流從高值降低到常規儀器可以測量的低值。雖然工作原理基本都差不多，但二者之間的區別還是比較大的，因此務必要掌握這些知識。
