零線（三相四線制中也叫中性線）的作用→它可用來連接單相220V的負載，與火線組成一個工作回路。不過，在三相負載不平衡的情況下，零線導通不平衡電流流回中性點，從而使供電系統的線電壓、相電壓基本保持平衡。
地線→起到保護人體安全的作用，將電氣設備因?yàn)槁╇姡�可以把電流引到地面（大地是一個無窮無盡的散流體，始終保持0電位），從而保障人體的生命安全。例如，高大建筑物、各類通信系統都會安裝防雷擊接地系統，遇到雷雨天氣時，有非常好的保護作用，能避免電器被損壞。要想完全理解零線與地線是否連接在一起，看懂得以下幾種供電系統，幾乎都明白了。
什么是TN-S系統的接地方式?

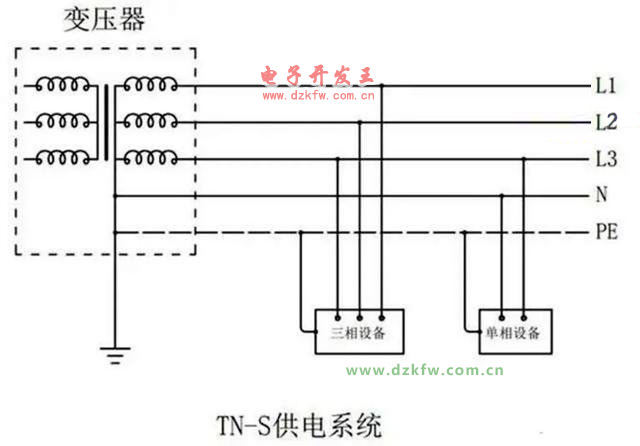

TN-S系統的接地方式如下圖所示,

其電力系統中性點直接接地,中性線與保護線是分開的,通常稱為三相五線制系統(三根相線A、B、C,一根中性N線和一根保護線PE),僅電力系統一點接地,用電設備的外露可導電部分接到PE線上。這種系統安全可靠,多用于環境條件比較差的場所及高壓用戶在低壓電網中采用保護接零的系統中。
在這種系統中,自電源處將保護線PE和中性線N分開設置,且分開后也不允許再次相接,中性線N僅作為單相用電設備的回路。當電力系統正常工作時,PE線上不出現電流,因此用電設備的外露可導電部分也不出現對地電壓,發生事故時容易切斷電源,比較安全。
什么是TN-C系統的接地方式?

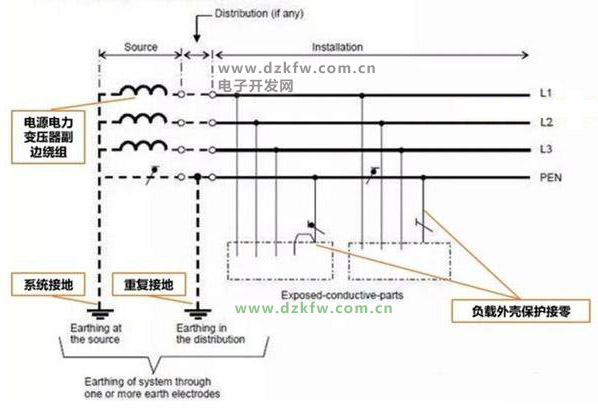

TN-C系統的接地方式如下圖所示。

其電力系統中性點直接接地,它與TN-S系統的差別在于將N線與PE線合并成一根PEN線,通常稱為三相四線制系統,目前國內多采用這種系統用于高壓用戶在低壓電網中采用保護接零的系統中。當三相負載不平衡或僅有單相負載時,筆線上有電流通過。在一般情況下,如果開關保護裝置和導線截面積選用適當,也能滿足安全要求。
什么是TN-C-S系統的接地方式?

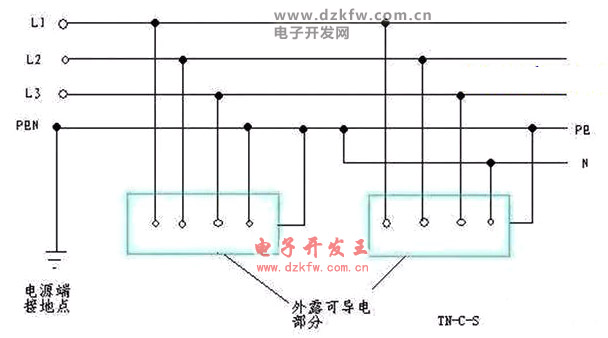

TN-C-S系統的接地方式如下圖所示。

其電力系統中性點直接接地,在靠近電源側的部分將保護線PE和中性線N合二為一，實際上接成了TN-C;而在靠近負荷側的部分又將保護線PE和中性線N分開設置(分開后就不允許再合并),實際上接成了TN-S,故又稱四線半系統。這種系統具有TN-C系統費用較少和TN-S系統比較安全的優點,而且電磁適應性較好,多用于末端環境條件比較差的場所及高壓用戶在低壓電網中采用保護接零的系統中。
在這種系統中，電氣設備的外露可導電部分在靠近電源側的部分應該至保護中性線PEN上，而在靠近負荷側的部分應接至保護線PE上。
