會員注冊我們?nèi)粘Ｉ詈蜕a(chǎn)中，普遍使用的是交流電路，即單相交流電通過的電路。
單相交流電路的供電方式主要有單相兩線式和單相三線式，
兩線式即一根火線、一根零線，如圖：
單相兩線式供電
三線式即一根火線、一根零線和一根地線。

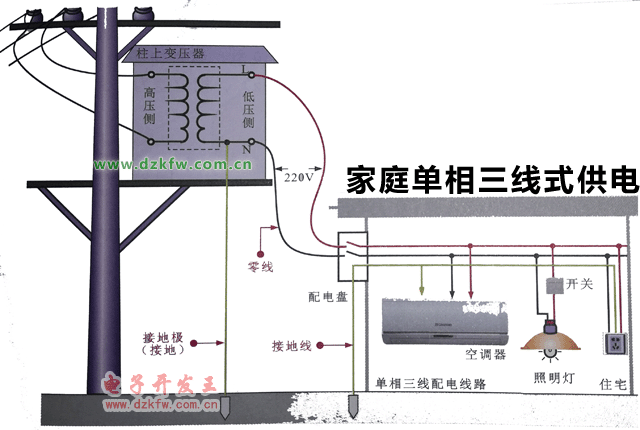

單相三線式供電
單相兩線式和單線三線式供電電壓都是220V，只是三線供電多了一個設備外殼的接地，比如我們的熱水器、電冰箱等使用三相插頭的設備。
需要注意，三線式供電的零線在電源端接地，地線在本地用戶接地，兩者因地點不同可能存在電位差，簡單說就是用萬用表之類的測量電壓的設備可能測量到地線和零線之間有電壓，這是正常現象。
一般情況下，電氣線路中所使用的單相電往往不是由發電機直接發電后輸出，而是有三相電源分配過來的。
發電廠經變配電系統送來的電源有三根相線和一根零線，相線即火線，零線即中性線（這個名稱涉及到電機發電時會清晰一點，就是零線，不要多想了）。相線之間的電壓為380V，就是我們常說的動力電，任何一根相線和零線之間為220V，就成了我們的家庭用電。
單相交流電路與三相交流電路的區別

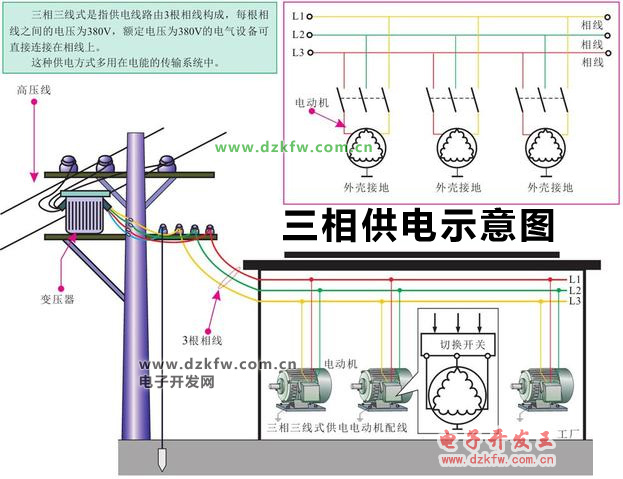

大部分工業和重大的電力設備都需要三相電壓。三相電壓系統是三個單相電壓系統的組合。實際上，住宅用電的供給是從三相配電系統中抽取其中的某一項相電壓。
三相電路是由三相電源、三相負載及三相線路組成。相對的，單相電路由單相電源、單相負載和線路組成。單相電路就是由一根火線和一根零線組成的交流電路。
三相電路是由三根火線和一根零線組成的交流電路；一般單相電路電壓為220V，多做為照明電路使用；三相電路電壓為380V，多為動力設備供電用。
與單相電路相比較，三相電路的優點如下：
·三相電路所需的導線長度為單相雙線系統的75%。
·單相電源提供的電力是脈沖式，而三相系統提供的電力則總是保持相對恒定。這意味著即使三相電中每相的電力是脈沖的，但任何時刻的瞬時總電力保持相對恒定。因此相同的額定功率下，三相電設備的工作性能要優于單相設備的性能。
·三相電動機的額定功率和三相變壓器的額定功率是單相電動機和變壓器的150%。
·三相配電系統同時可以用來提供三相電和單相電供電服務。
