現在家里面的電器插頭上都裝有一個，燃?xì)鉄崴�器也不例外，很多商家將這個漏電保護器作為一個賣點宣傳自己的產品，那么究竟漏電保護器有用嗎？這還要從漏電保護器原理說起。

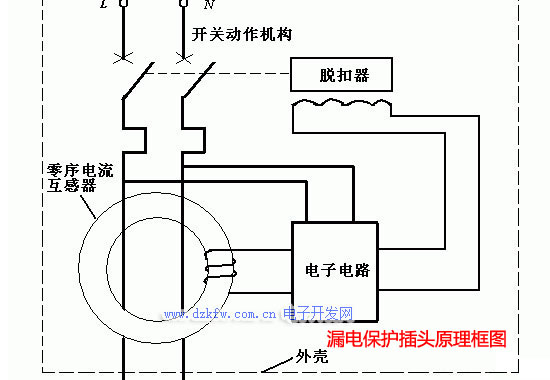

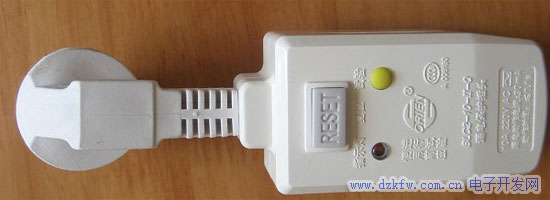

上圖就是漏電保護插頭的外觀，下圖是原理圖。

從原理圖中可以看出，漏電保護器由檢測元件、中間環節、執行結構和試驗裝置組成。

檢測元件就是上圖中的零序電流，燃?xì)鉄崴�器所需的零火線穿過環形鐵心，構成了一次線圈n1，而在鐵心的一端被繞組纏繞，構成了二次線圈n2，當沒有漏電發生的時候，鐵心內部的電流和等于零，一旦有人觸電了，那么此時電流分散，鐵心內部的電流不為零了，根據安培法則，那么繞組n2就會產生電流。有點像發電機的原理了，不知道大家初中物理學的咋樣啊，反正我學的不是太好。

那么中間環節就是圖中的電路的位置，包括放大器、比較器、脫扣器等，如果人觸電以后，就會對繞組n2輸出的信號進行放大和處理，然后輸出給執行結構。

執行結構就是圖中的開關動作機構，當接收到信號以后就會立即切斷，從而保護了人的生命安全。

其實用語言表達這么長，真正執行起來很短暫的，在0.1s內就會切斷電源。所以不要看燃?xì)鉄崴�器只有區區幾十瓦的功率，但是正因?yàn)樗�流本身就有可能帶電，而漏電保護插頭起的作用還是很大的。

在漏電保護器上還有一個試驗按鈕，它的作用就是模擬觸電，確保裝置正常工作，需要我們定期檢查一下。
