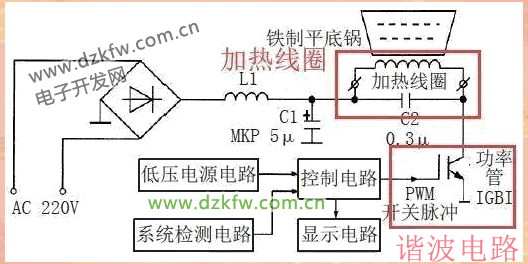

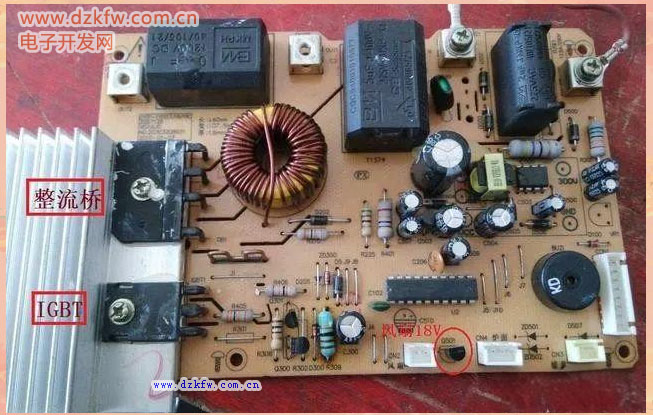

電磁爐的內部構造主要包括主機電路板、按鍵顯示面板、線圈盤以及風扇等組件。其中，主機電路板作為電磁爐的核心控制部分，集成了眾多關鍵元器件，如諧振電容、抗干擾電容、濾波電容等，以及大功率開關管IGBT、整流橋、變壓器等。此外，還包括電源驅動芯片、比較器、三極管、穩壓管以及蜂鳴器等元器件，共同構成了電磁爐的完整電路系統。


1、電磁爐的工作原理

是基于磁場感應渦流加熱的原理。它通過線圈中的電流產生磁場，當這個磁場與含鐵質鍋的底部相互作用時，會引發無數小渦流的產生。這些渦流使得鍋體迅速升溫，進而加熱鍋內的食物。值得一提的是，電磁爐在工作過程中產生的電磁波被線圈底部的屏蔽層和頂板上的含鐵質鍋有效吸收，確保了電磁波不會外泄，從而保障了人體的健康安全。

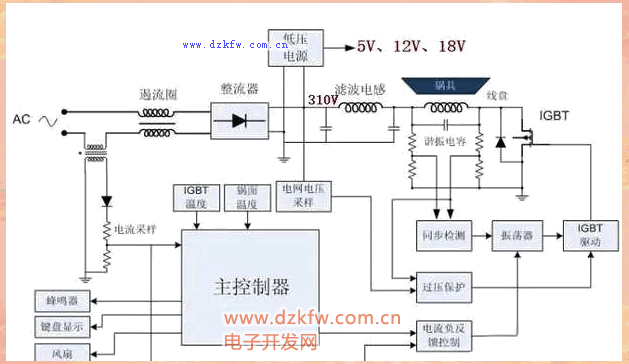

2、電磁爐的核心電路組件

涵蓋了多個關鍵部分，它們共同確保了電磁爐的穩定工作和安全使用。整流電路負責將220V的交流電轉化為大約310V的直流電，為線圈盤提供所需的電力。而IGBT溫度電路則實時監控IGBT開關管的溫度，一旦溫度超過安全范圍，便會觸發報警并立即停止系統運作。此外，爐面溫度檢測電路也至關重要，它能夠實時感知爐盤表面的溫度，并在溫度過高時采取相應的保護措施。

同時，電流檢測電路和電源電壓檢測電路也在不斷監控著線圈盤的電流以及電源電壓的狀態，確保電磁爐在各種情況下都能安全、穩定地工作。而電磁爐的控制電路，則通過其表面的按鍵或觸摸屏，為用戶提供直觀、便捷的功能選擇方式。最后，顯示電路上的LED屏或數碼屏會實時顯示電磁爐的功率等信息，讓用戶一目了然地了解電磁爐的工作狀態。

電磁爐內部通常配備了四種電源：高壓部分為310V，而低壓部分則包括5V、12V和18V（某些電磁爐可能是15V）。這些電源共同構成了電磁爐的穩定供電系統，為各個電路組件提供所需的動力和支持。
310V直流電是由220V交流電經過橋式整流電路轉化而來的，而5V、12V和18V的直流電，有些是通過220V交流電先經過變壓器進行降壓，然后再經過整流穩壓電路得到的；另一些則是直接從310V直流電出發，通過開關電源的模式進行轉換。


3、310V電源故障排查

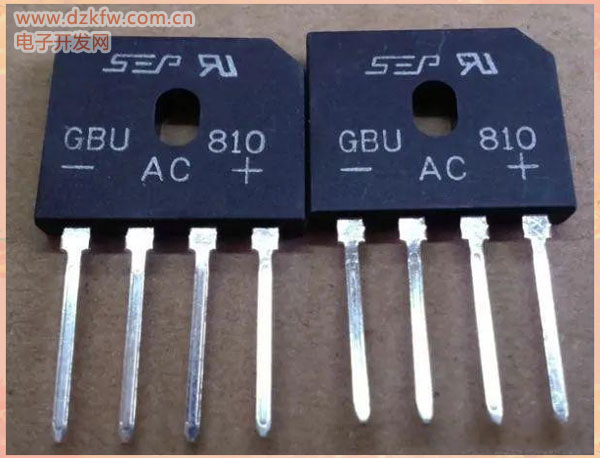

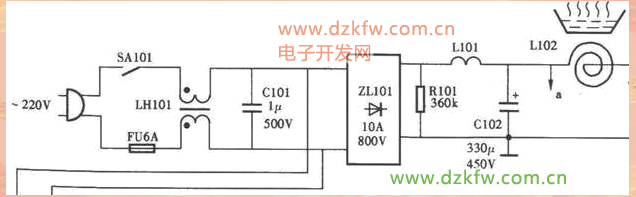

首先，需要檢查保險絲是否完好。若保險絲正常，則進一步測量整流橋的直流輸出端，看是否有約310V的電壓輸出。整流橋的直流輸出端通常以1腳和4腳表示，而2腳和3腳則表示交流輸入。在測量時，若發現整流橋輸出端有電壓而線圈盤無電壓，這可能意味著故障點在于整流橋與線圈盤之間的濾波電感，大概率情況下該電感已損壞。此時，可以斷電后使用歐姆檔測量該電感的阻值以確認。另一方面，若整流橋輸出端無電壓或輸出電壓顯著偏低，則需要測量整流橋的輸入端220V交流電是否正常。若輸入正常但輸出異常，則可能整流橋已損壞，此時只需更換參數相匹配的整流橋即可。

若整流橋的輸入端仍未能恢復至正常狀態，接下來應進一步檢查扼流線圈的輸入輸出端是否正常。在斷電狀態下，測量濾波電容的狀態也是必要的，以確定是否存在問題。同時，還需要考慮線纜可能存在的問題，因此，測量線纜輸入端的電壓是否正常也是不可或缺的步驟。


4、若18V電源出現故障

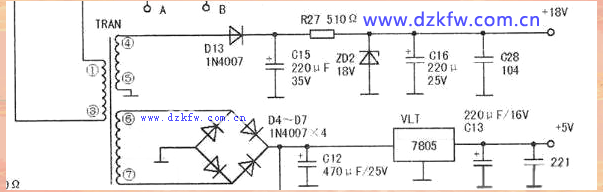

首先嘗試拔掉風扇接口（某些風扇可能使用18V供電）。若拔除后仍無18V電源輸出，則需根據實物電路圖逐步進行測量。關鍵在于檢查變壓器輸出端的低壓交流電是否穩定、整流后的輸出電壓是否正常以及穩壓輸出是否達標。在此過程中，需留意不同類型的穩壓方式，例如三端穩壓器7818或限流電阻與穩壓管的組合方式，并確保相關組件如限流電阻、穩壓管和濾波電容等都處于良好狀態。

5、若12V電源出現問題

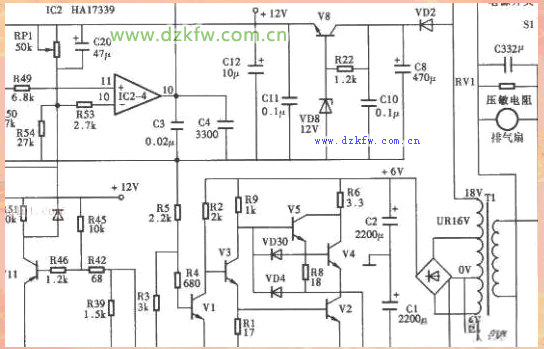

同樣可以嘗試先拔掉風扇接口。隨后，根據實物電路圖進行逐項測量，關鍵在于確認變壓器輸出的交流電壓是否穩定、整流二極管的工作狀態、限流電阻及穩壓管的性能，以及濾波電容或三極管是否完好。例如，12V電源可能采用三極管與12V穩壓管相結合的方式進行降壓和穩壓，因此需要特別關注這些組件的狀態。


6、5V電源故障處理

5V電源通常為控制芯片和蜂鳴器提供電力支持。在處理5V電源故障時，需要按照一定的步驟進行逐項測量。首先，應檢查變壓器輸出端的⑥⑦交流電壓；接著，測量橋式整流后的輸出直流電壓；最后，查看7805的輸出電壓是否正常。此外，還需要在斷電狀態下，檢測電容C12、C13等是否出現短路或變質的情況。


7、總結：

在維修電磁爐時，必須熟悉電磁爐中常用元器件的功能。通過多次拆解和練習，逐漸建立起對電磁爐內部結構的直觀理解，做到心中有一張清晰的電路圖。這樣，在實際維修過程中，只需對照實物進行測量，便能迅速定位并解決問題。

1、電壓比較器LM339的檢修

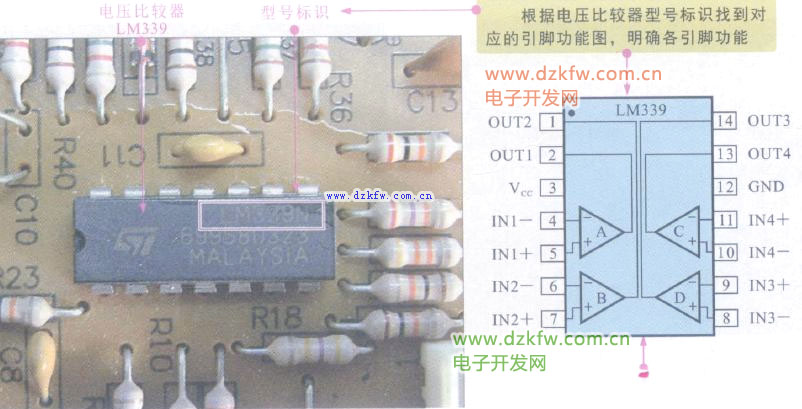

電壓比較器LM339，作為電磁爐檢測及控制電路中的核心元件，其引腳簡潔且功能強大。該集成電路內部巧妙地集成了四個相互獨立工作的電壓比較器，每個比較器都能單獨構建成完整的單元電路，實現精準的電壓檢測與控制。

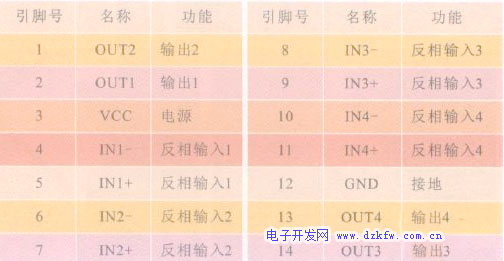

當電壓比較器的同相輸入端電壓高于反相輸入端時，其輸出為高電平；而當反相輸入端電壓高于同相輸入端時，輸出則為低電平。在電磁爐中，眾多檢測信號的比較、判斷及產生均依賴于這一芯片的高效處理。此外，電壓比較器LM339的各個引腳均具有特定的功能，如表所述。

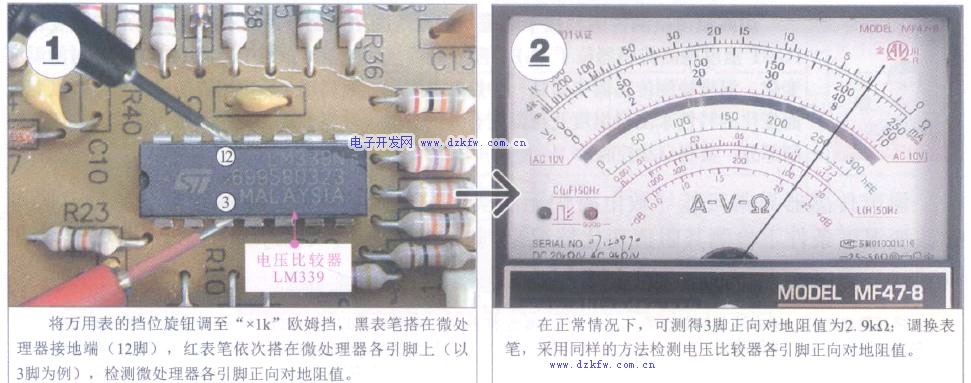

電壓比較器LM339對于電磁爐爐盤線圈的正常工作至關重要。一旦該元件出現異常，電磁爐便可能出現不加熱或加熱異常的故障。為了檢測LM339的狀態，通�？梢栽跀嚯姷那闆r下，使用萬用表來測量各引腳對地的阻值，從而判斷其是否正常工作。

將實際測量結果與正常結果進行對比，若發現顯著差異，則很可能電壓比較器內部已受損。在正常情況下，若電壓比較器的引腳對地阻值未出現多組為零或無窮大的情況，那么其工作狀態基本視為正常。此外，附上的表格列出了電壓比較器各引腳對地阻值，這可作為我們進行參數數據對照判斷的參考。

2、溫度傳感器的檢修

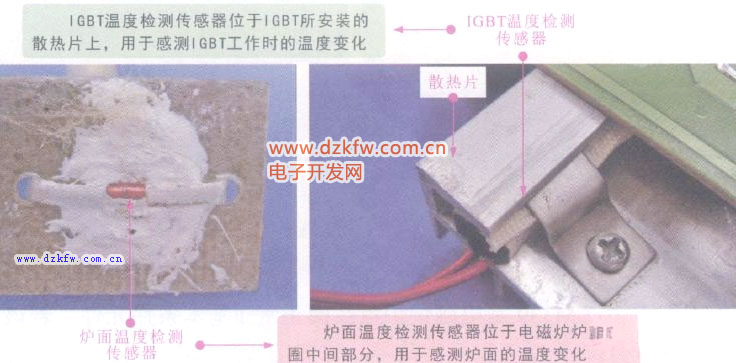

電磁爐中的溫度檢測傳感器主要分為爐面溫度檢測傳感器和IGBT溫度檢測傳感器兩大類，它們均通過熱敏電阻器來進行溫度的感知與檢測，具體結構可參考下圖。

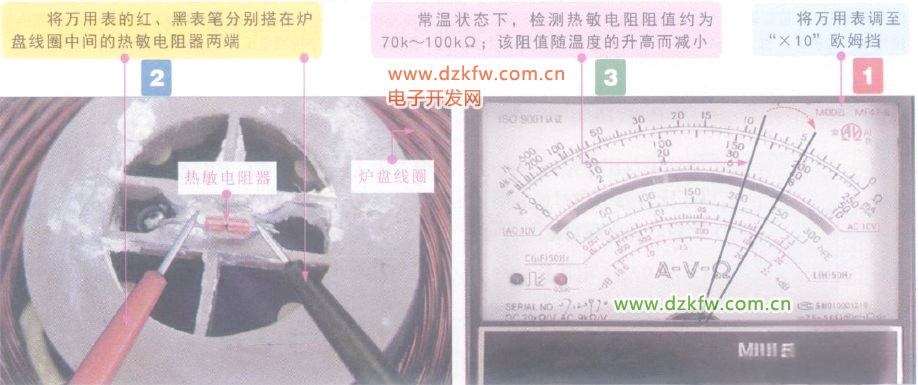

爐面溫度檢測傳感器，其位置設在電磁爐爐盤線圈的中央，主要負責感知爐面溫度的微妙變化。而IGBT溫度檢測傳感器，則被安置在IGBT所配備的散熱片下方，專門監測IGBT在工作時的溫度動態。這兩種溫度檢測傳感器，其本質均為熱敏電阻器，它們通過捕捉熱敏電阻值隨溫度升降而發生的變化，來精準測量溫度及與之相關的各項參數，進而將參數的變動轉化為電信號，輸送至控制單元，從而實現自動化的溫度調控。一旦這些溫度傳感器出現故障，電磁爐可能無法正常啟動過熱保護機制。通常，我們可以通過改變溫度環境來檢測傳感器的阻值變化情況，以此判斷其是否工作正常，如下面這張圖所示，即為爐面溫度傳感器的一種檢測方法。

若在檢測過程中發現溫度傳感器的阻值呈現無窮大狀態，或者其阻值在溫度變化時并無相應變化，那么很可能說明該溫度傳感器已經損壞。
