項目二：電磁爐的原理與維修

一、電磁爐的特點：

1.安全可靠：過壓、過流、過熱、防干燒保護。

2.無明火、無油煙

3.效率高，達到90%左右

4.省時節能

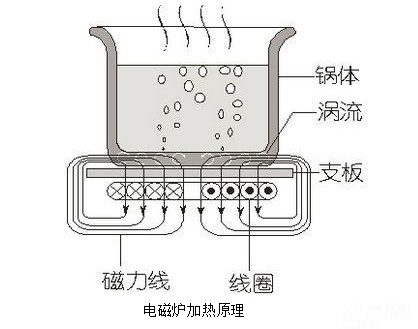

二、電磁爐的加熱原理

利用電磁感應原理加熱，輸入220V交流電—整流—+300V直流電—40KHz高頻電流—高頻磁場—鍋體電磁感應—產生渦流—鍋體發熱—加熱食物。

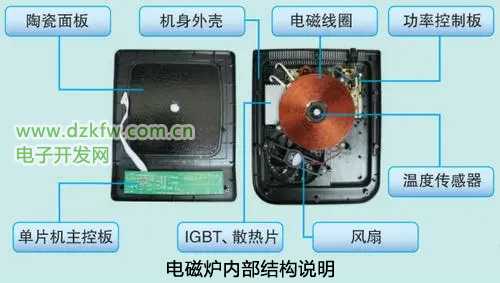

三、電磁爐的結構

1. 外形：上下殼、陶瓷面板、開關顯示面板、鍋具等。

2. 內部：功率管IGBT（FGA25N120）、整流橋（GBJ2508）、加熱線圈（150uH）、諧振電容（0.27uF/1200V）、濾波電容（5uF/400V）、抗干擾電容（2uF/275V）、冷卻風扇、NTC熱敏電阻（100kΩ）、MCU（單片機）、四電壓比較器LM339、驅動管（8050/8550）或驅動芯片TA8316S等組成。

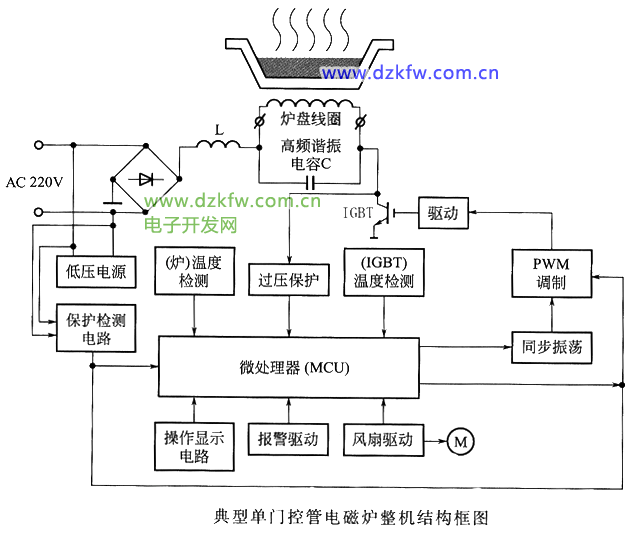

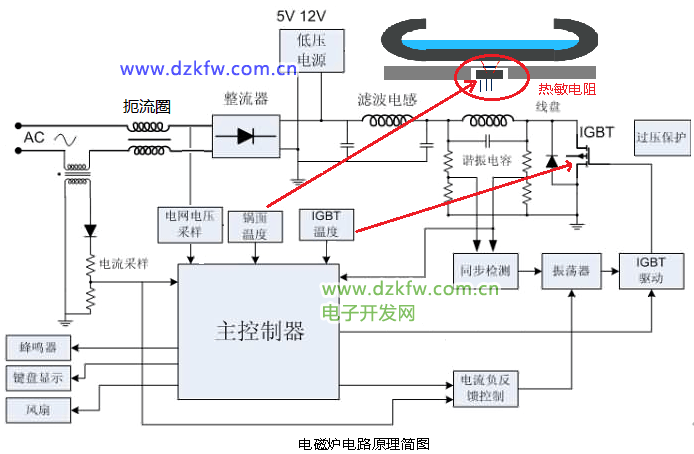

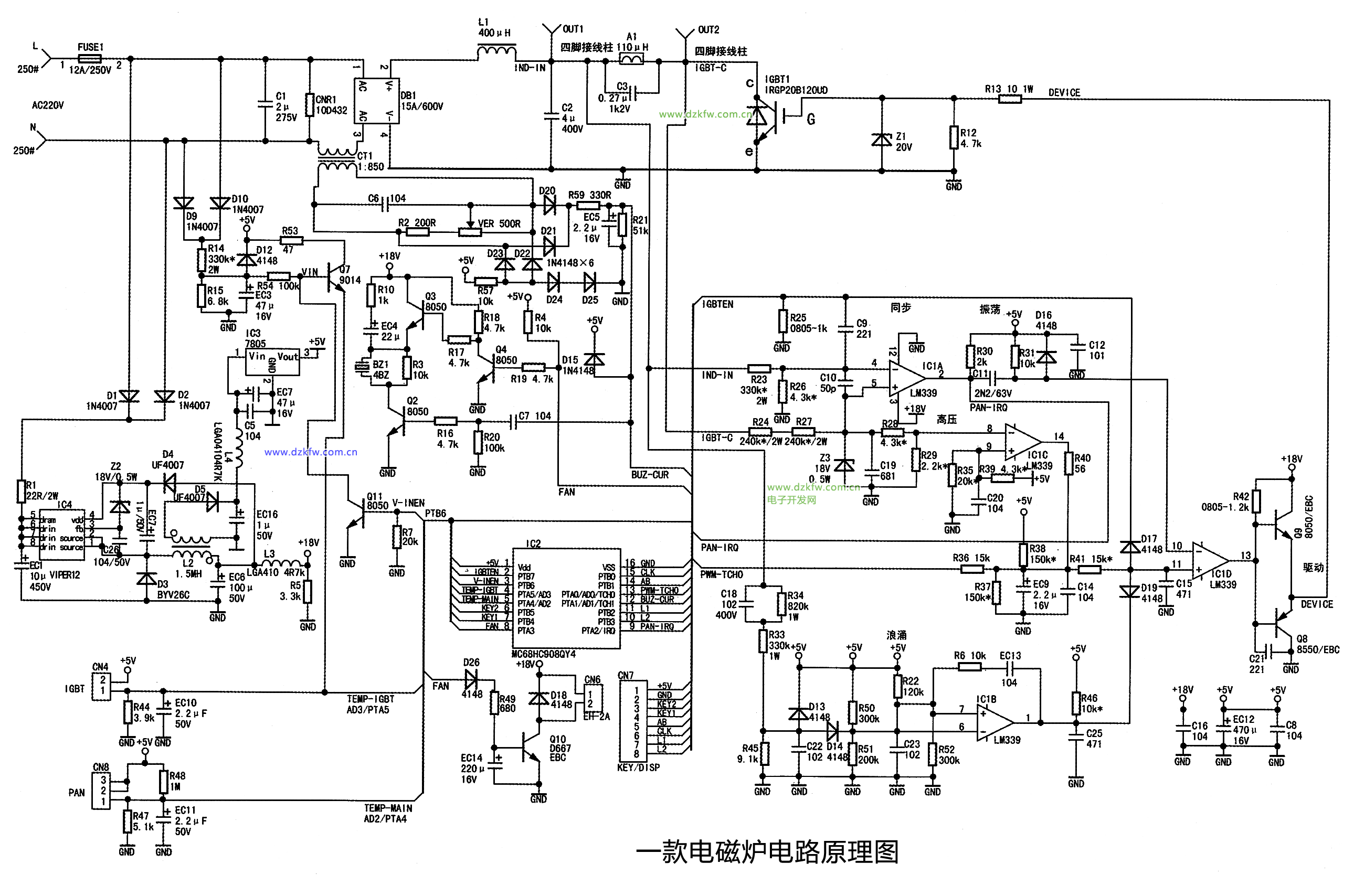

四、電磁爐的電路與工作原理

五、主要元器件的檢測

1. IGBT功率管（FGA25N120ANTD）

2. 整流橋（GBJ2508）

3. 諧振電容（0.27uF/1200V）

4. +300V濾波電容（5uF/400V）

5. 抗干擾電容（2uF/275V）

6. 四電壓比較器LM339

7. NTC熱敏電阻（100K、90K）

8. 驅動芯片（TA8316S）

9. 散熱風扇（12V/18V）

六、電磁爐易損元件

1. 保險管（10A）

2. IGBT功率管（FGA25N120ANTD）

3. 整流橋（GBJ2508）

4. 諧振電容（0.27uF/1200V）

5. +300V濾波電容（5uF/400V）

6. 抗干擾電容（2uF/275V）

7. 四電壓比較器LM339

8. 大阻值電阻：240k、330k、470k、680k、820k等

9. 驅動芯片（TA8316S）

10. NTC熱敏電阻（100K、90K）

七、電磁爐常見故障維修

1.通電無任何反應（不通電故障）。

通常是主電路：10A（或15A）保險管燒，整流橋擊穿、IGBT擊穿、5uF/450V濾波電容損壞、0.27uF/1200V諧振電容。副電源電路：開關電源芯片VIPer12A（VIPer22A）、FSD200、THX201、13001、限流電阻22Ω/2W等損壞。

燒保險故障在更換新元件后需要用假負載（100W/220V燈泡）試機，確認沒有短路后再接上加熱線圈。

IGBT擊穿的故障，應該重點檢查5uF/450V濾波電容損壞、0.27uF/1200V諧振電容、18V限幅穩壓二極管、驅動芯片或驅動三極管。

2.通電后報警（或不報警），不加熱。

通常高阻值電阻（240k、330k、470k、680k、820k等）、LM339、驅動芯片TA8316S、驅動三極管8050/8550、18V限幅穩壓二極管、NTC熱敏電阻、帖片電阻、帖片電容、+18V電源不正常等。

3.通電開機顯示正常，但某些按鍵失靈。

通常是輕觸按鍵接觸不良、漏電或損壞引起。

4. 通電開機后出現斷續加熱或功率不足。

通常是高阻值電阻（240k、330k、470k、680k、820k等）、LM339、5uF/400V濾波電容損壞、電流互感器、功率調節電位器損壞、鍋具不合格、元件脫焊等。

5. 通電開機后有蜂鳴聲，一放鍋就短路或加熱幾分鐘后電源跳閘。

通常是0.27uF/1200V容量變小或漏電，IGBT短路。

6. 通電開機可以正常加熱，但幾分鐘后自動關機保護。

通常是風扇驅動三極管損壞、風扇損壞、驅動電路基極電阻開路、保護二極管擊穿等。

7. 通電開機顯示不正常，操作按鍵顯示混亂。

先測量“三電壓（+300V、+18V、+5V）”是否正常。通常是MCU單片機損壞，或+5V電源、晶振、復位電路損壞等。
