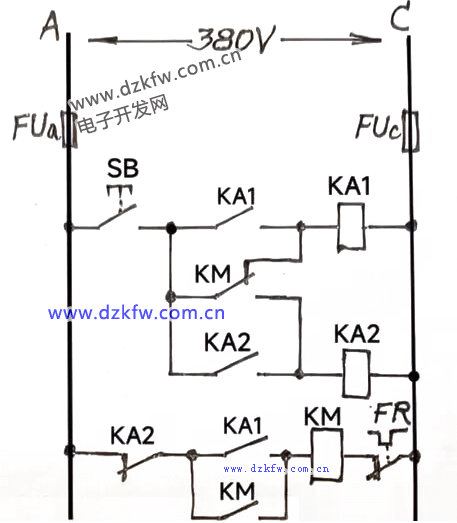

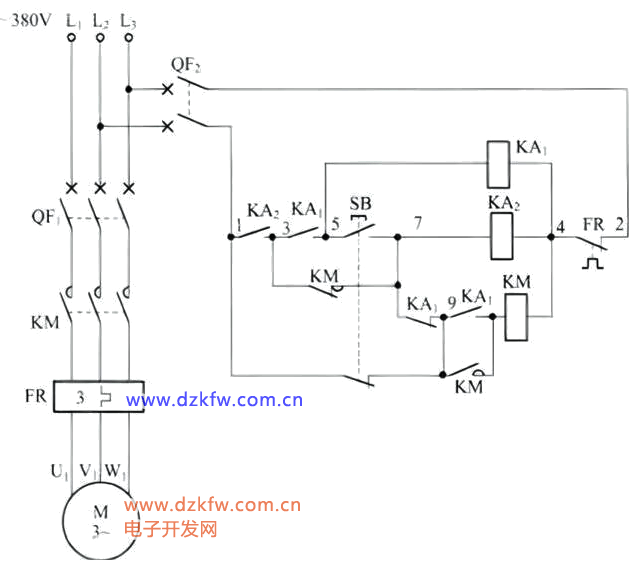

會員注冊這個電路太基本工作過程是這樣的：先合上電源開關QF2，KA2就會動作合閘，然后按下啟動按鈕SB，KA1動作。
當復合按鈕SB回位后，接觸器KM動作，KA2斷電，KA1斷電，接著KA2再次上電合閘。KM經SB常閉端及自鎖電路持續上電運行。
運行中，KA1未上電合閘（開路），KA2上電合閘狀態。再次按下SB立刻松手，KM斷電脫閘，停止運行。若長按SB，則KM掉電后又立刻再次啟動了。
有的朋友認為這種電路實用性不強，有時間分析這種電路還不如多學學PLC技術，用PLC程序可以設計出這種功能的控制電路，并且它還安全可靠。
