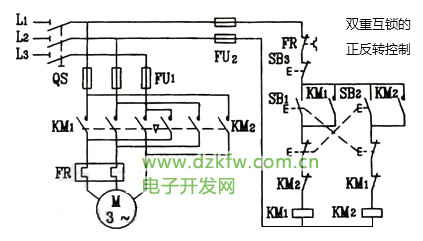

如下圖所示為按鈕、按觸器雙重互鎖的正反轉控制線路這種線路是在按鈕互鎖的基礎上，又增加了接觸器互鎖，故兼有兩種互鎖控制一線路的優點，使線路操作方便，工作安全可靠。因此，在電力拖動中被廣泛采用。如z3050型搖臂鉆床立柱松緊電動機的正反轉控制及X62W型萬能銑的主軸反接制動控制均采用這種控制線路。

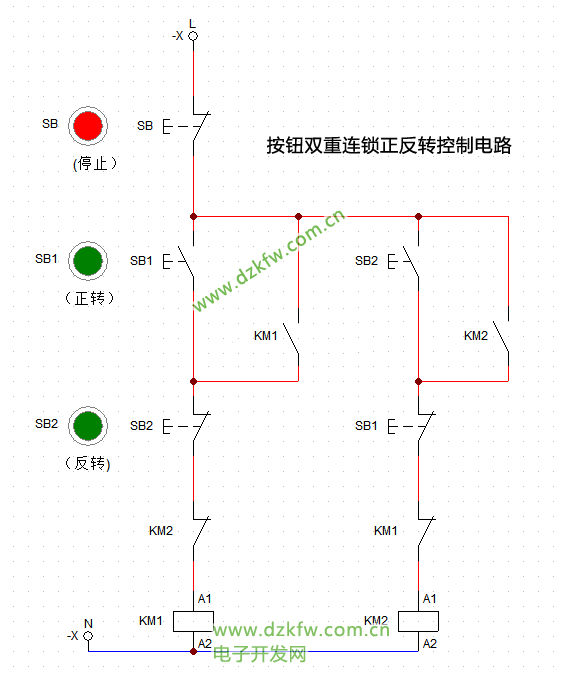

按鈕、按觸器雙重互鎖的正反轉控制線路的工作原理如下：先合上電源開關QS：


正轉控制：按下SB1→SB1動斷觸頭先分?jǐn)鄬?duì)KM2互鎖、SB1動合觸頭后閉合→KM1線圈通電→KM1自鎖觸頭閉合自鎖、KM1互鎖觸頭分?jǐn)鄬?duì)KM2互鎖、KM1主觸頭閉合→電動機M啟動連續正轉。
反轉控制：按下SB2→SB2動斷觸頭先分?jǐn)唷鶮M1線圈失電→KM1自鎖觸頭分?jǐn)唷�KM1互鎖觸頭復位（SB2動合觸頭后閉合）→電動機M失電→KM2線圈通電→KM2自鎖觸頭閉合自鎖、KM2互鎖觸頭分?jǐn)鄬?duì)KM1互鎖（切斷正轉控制電路）、KM2主觸頭閉合→電動機M啟動連續反轉。

若要停止，按下SB3，整個控制電路失電，主觸頭分?jǐn)啵�電�?dòng)機M失電停轉。
在正反轉控制線路中，除了用熔斷器作短路保護外，還用熱繼電器作電動機的過載保護。
如果電動機在運行過程中，由于過載或其他原因，使負載電流超過額定值時，經過一定時間，串接在主電路中的熱繼電器雙金屬片受熱彎曲，使串接在控制線路中的動斷觸頭斷開，切斷控制線路電源，接觸器KM的線圈斷電，主觸頭斷開，電動機M便脫離電源停轉，達到過載保護的目的。
熱繼電器動作后，經過一段時間的冷卻，可以自動或手動復位為下一次動作作好準備。
由于發熱元件的熱慣性，熱繼電器不能作短路保護。因?yàn)槎搪肥鹿拾l(fā)生時，要求電路立即斷開，而熱繼電器是不能立即動作的。

---
