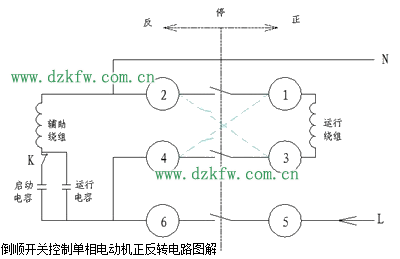

上圖即為單相電動機正轉與反轉的電路圖，我們可以看到該電路就是通過調整運行繞組的首尾來實現正轉與反轉的。那么當某些場合需要正、反轉工作時，我們可以通過倒順開關來實現轉換。電路圖如下：
正轉時電流方向：L>>>5>>>6>>>4>>>3>>>運行繞組>>>1>>>2>>>N
反轉時電流方向：L>>>5>>>6>>>4>>>1>>>運行繞組>>>3>>>2>>>N
通過電流方向可以明確看出，運行繞組在正、反轉時首尾是互換的 。
