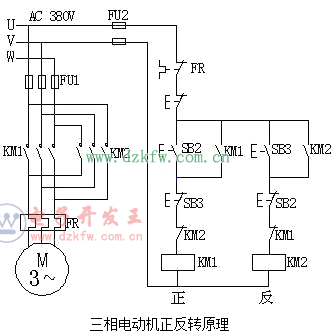

三相電動機正反轉原理
三相異步電動機要想使其反轉，三相電源線，只要調換其中兩相即可實現。那么，就需要多用一只接觸器，將預先倒好相線的電源接到電機上。同時經過連鎖觸點斷開正傳的接觸器，正反轉的轉換都由按鈕控制接觸器執行，兩接觸器必須互相連鎖。以免損壞設備。


正向啟動過程
按下起動按鈕SB2，接觸器KM1線圈通電，與SB1并聯的KM1的輔助常開觸點閉合，以保證KMl線圈持續通電，串聯在電動機回路中的KM1的主觸點持續閉合，電動機連續正向運轉。

停止過程

按下停止按鈕SB1，接觸器KMl線圈斷電，與SB2并聯的KM1的輔助觸點斷開，以保證KMl線圈持續失電，串聯在電動機回路中的KMl的主觸點持續斷開，切斷電動機定子電源，電動機停轉。

反向起動過程

按下起動按鈕SB3，接觸器KM2線圈通電，與SB3并聯的KM2的輔助常開觸點閉合，以保證KM2線圈持續通電，串聯在電動機回路中的KM2的主觸點持續閉合，電動機連續反向運轉。
