電動機正-反-�？刂齐娐分挟敯聪聫秃习粹oSB2時，KM1線圈通電，并通過KM1動合輔助觸頭自鎖。同時KM2因所在支路中的聯動按鈕SB2的動斷觸頭斷開而確保斷電，主電路中KM1主觸頭閉合、KM2主觸頭斷開，電動機正轉。

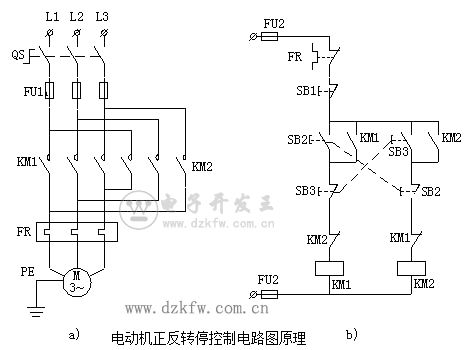

正-反-�？刂凭�路，電動機正反轉停控制電路圖原理


a)主電路  b)控制線路


        當按下SB3時，KM1線圈因所在支路的SB3動斷觸頭斷開而斷電，KM2線圈因所在支路的SB3動合觸頭閉合而通電，同時通過KM2動合輔助觸頭自鎖，主電路中形成KM1主觸頭斷開、KM2主觸頭閉合的狀態，電動機反轉。
        當按下SB1時控制線路中各線圈均斷電，電動機停轉。所以該控制線路稱為正-反-停控制線路。
KM1線圈與KM2線圈所在支路中既有電氣互鎖，又有機械互鎖，該控制線路稱為電氣-機械雙重互鎖線路，比較安全可靠，是機電設備中最常用的電氣控制環節。
