在很多的電子元器件上都有輸入端和輸出端，輸入端，輸出端輔助觸點，這些是繼電器的特征，下面以交流接觸器為例，教大家來理解元器件輸入端和輸出端的相關知識，有需要的朋友參考下。

元器件的輸入端和輸出端

1、輸入端

交流接觸器分為三個部分，線圈、主觸點和輔助觸點，其中線圈的作用是通電以后產生磁力吸合銜鐵銜鐵，銜鐵托動觸點吸合或斷開，達到繼電器通斷的目的。

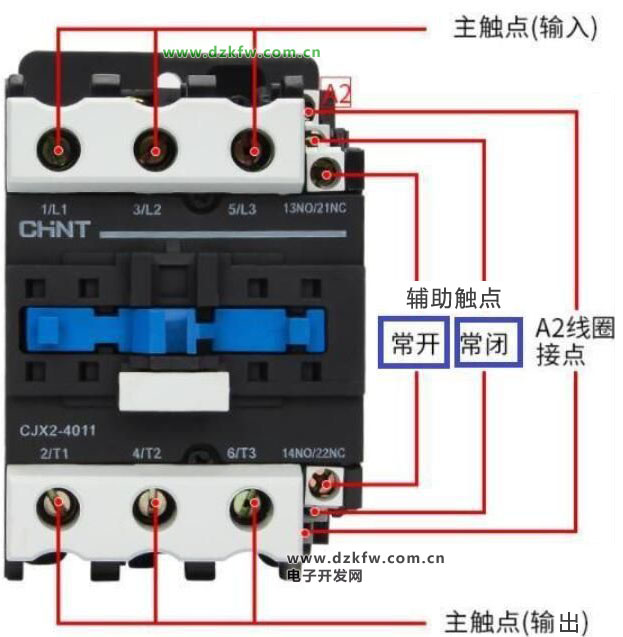

那么，就會有主觸點和輔助觸點之分，主觸點因容量大有滅弧裝置，一般拖動大負載，而輔助觸點無滅弧裝置，且容量較小，一般用作反饋或連接指示燈，交流接觸器中有三組主觸點，六個接線端子。

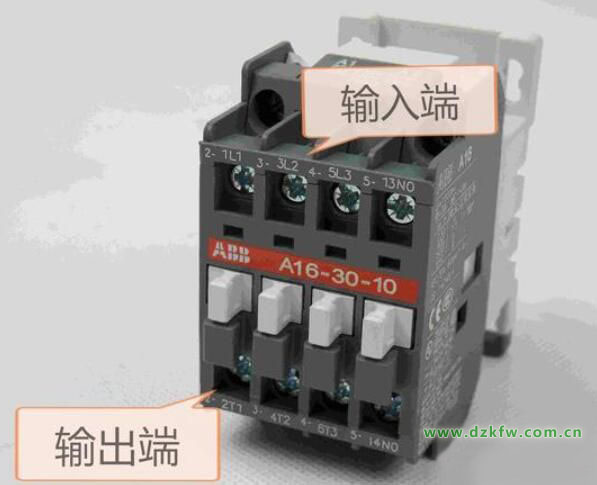

分為輸入端和輸出端，輸入端的含義就是電源接線端，當然交流接觸器六個端子中沒有嚴格說明哪一側作為輸入，哪一側作為輸出，選擇一側接入電源線即可稱這一側為輸入端。

2、輸出端

輸入端確定以后，對應側就為輸出端，輸出短顧名思義就是連接輸出對象，也就是負載端，也就是使用交流接觸器控制的對象，當交流接觸器沒有工作時，輸出端電源不能接通。

交流接觸器工作時輸出端供電，負載運行，就是輸出端的含義。

3、輔助觸點

以上講到繼電器都有主觸點和輔助觸點之分，其中主觸點主要用于控制大功率負載，輔助觸點只用于做反饋或自鎖互鎖使用。

在交流接觸器中的輔助觸點用作互鎖和自鎖的比較多，自鎖的作用是讓交流接觸器一直處于連續運行狀態，如果沒有自鎖，那么只能用作點動。

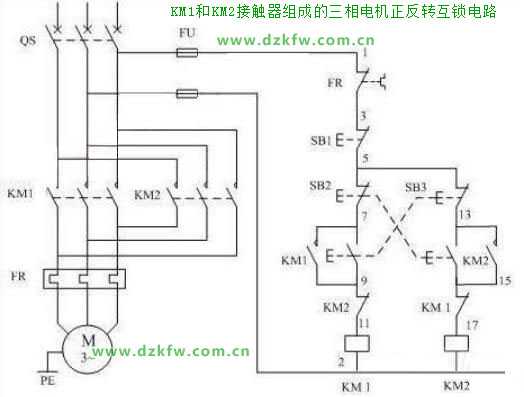

如果輔助觸點用作互鎖，一般是防止兩個或兩個以上交流接觸器同時啟動，在不能同時啟動的兩個接入接觸器之間使用主觸點來互鎖，可以達到限制的目的。
