圖1

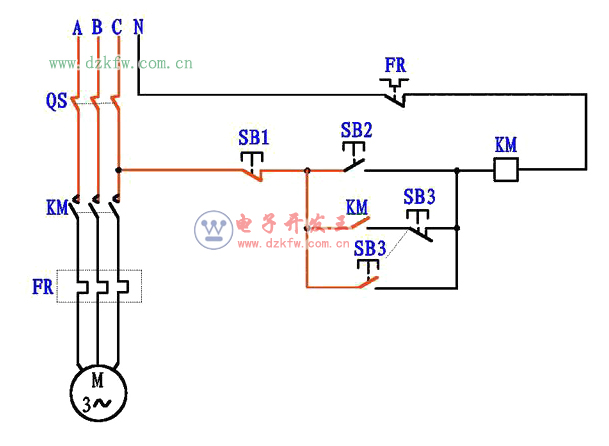

圖2，如果給圖中帶電部分標上紅色，沒合斷路器QS之前如圖2。
圖2

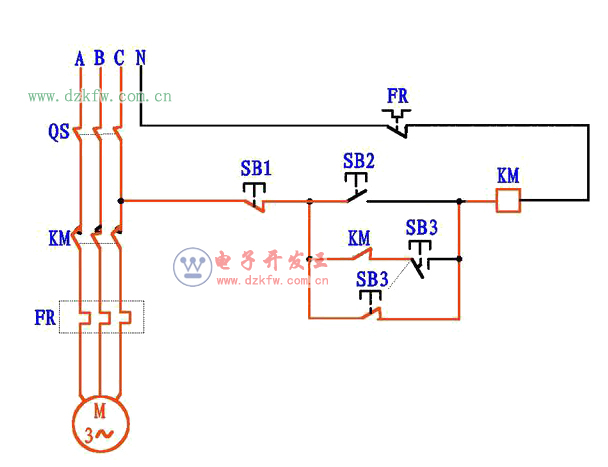

圖3，合上斷路器QS。
圖3

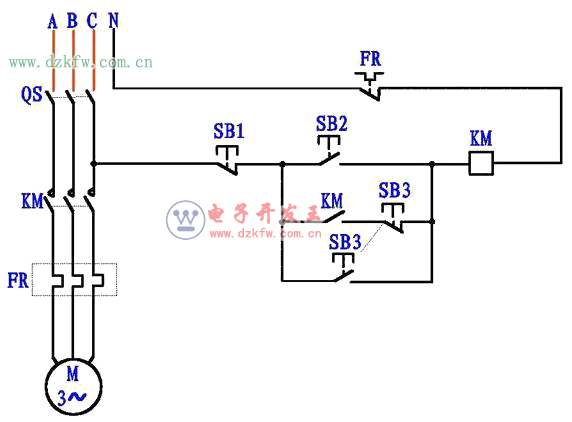

圖4，連續運行，按下SB2按鈕，KM線圈得電吸合，KM常開輔助觸點閉合，電流通過KM常開點和SB3常閉點使接觸器自鎖，電機連續運行。
圖4

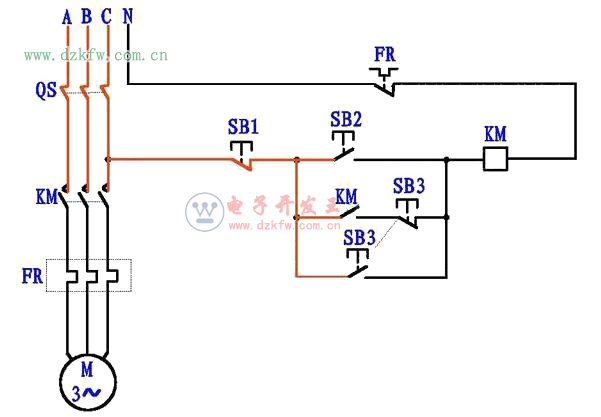

圖5，點動運行，按下SB3按鈕，KM得電吸合，但由于SB3常閉點斷開，接觸器不能自鎖。
圖5

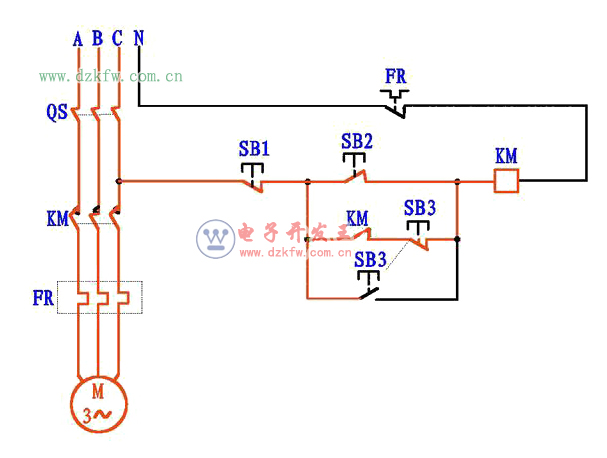

松開SB3按鈕，SB3常閉點恢復閉合以前，接觸器已經釋放，KM常開觸點斷開，電機停止。如圖6。
圖6
圖解 接觸器點動加自保電路原理
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-03

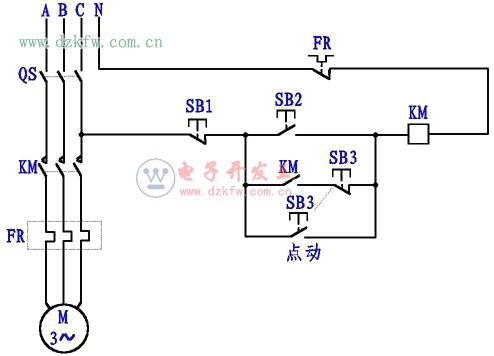

圖1，是電機可點動也可自鎖運行電路，如果要電機連續運行，就按SB2按鈕，如果想讓電機點動運行，就按SB3按鈕。
Tags：接觸器,點動,自動保護,電路
