如下圖所示控電路能實現對兩臺三相異步電動機做定時交替工作。接觸器KM1和KM2分別控制電動機Ml和M2�？刂埔�求是：電動機M1工作確定的時間后，停止工作，且電動機M2開始工作; M2工作確定的時間后，停止工作，且M1又開始工作。

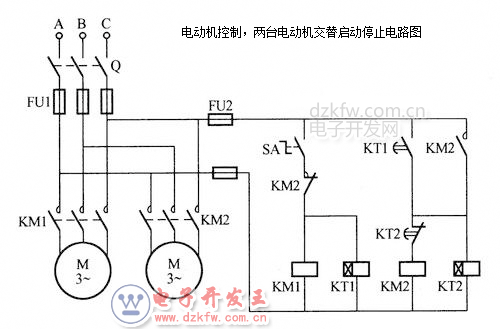

兩臺電動機交替工作控制電路接線圖

交替工作原理：合上電源開關Q和控制開關SA，KM1得電，使電動機M1起動運行，同時時間繼電器KT1得電。當KT1延時時間（運行時間）到，其常開延時閉合觸點閉合，使接觸器KM2得電并自鎖，使電動機M2起動運行；KM2常閉觸點斷開，KM1斷電，電動機M1停止運行，同時時間繼電器KT2得電，當KT2延時時間到，其常閉延時斷開觸點斷開，KM2斷電，其常開觸點斷開，KT2斷電。KM2的常閉觸點閉合，又使KM1得電，電動機M1再次起動運行，使兩臺電動機M1、M2進人定時交替工作狀態。
