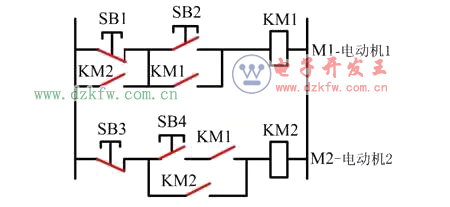

要求：有兩臺電動機M1和M2，要求M1啟動后，M2才能啟動，而M2停止后，M1才能停止。
分析：SB2按下→KM1得電，并經SB1按鈕的常閉觸點和KM1的輔助觸點自鎖保持→電動機M1起動→KM1的另外一個常開輔助觸點閉合，為KM2的接通做好了準備。
SB4按下→KM2得電并自鎖→同時KM2的另外一個輔助觸點閉合使KM1自鎖保持。
當斷電時必須先按下SB3→使KM2斷電，KM2的常開輔助觸點斷開→此時按下SB1，才能使KM1失電。
