運算放大器的偏置怎樣設計,單電源供電的運放如何增加直流偏置

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2024/2/15

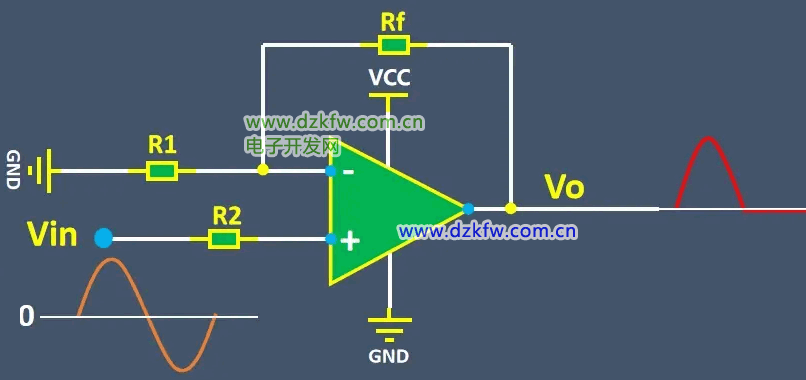

運算放大器的偏置怎樣設計,單電源供電的運放如何增加直流偏置。在一些單電源供電的運放電路中,輸入信號可能是交流信號,有正也有負,如果輸入信號直接接到運算放大電路,則運放不會輸出負電壓,只有正電壓,從而不能實現信號的調理;



這時我們就需要給運放添加直流偏置電壓,使輸入信號全部變成正電壓,這樣單電源供電的運放就能對信號進行調理,一般選擇偏置電壓為運放電源電壓的一半。

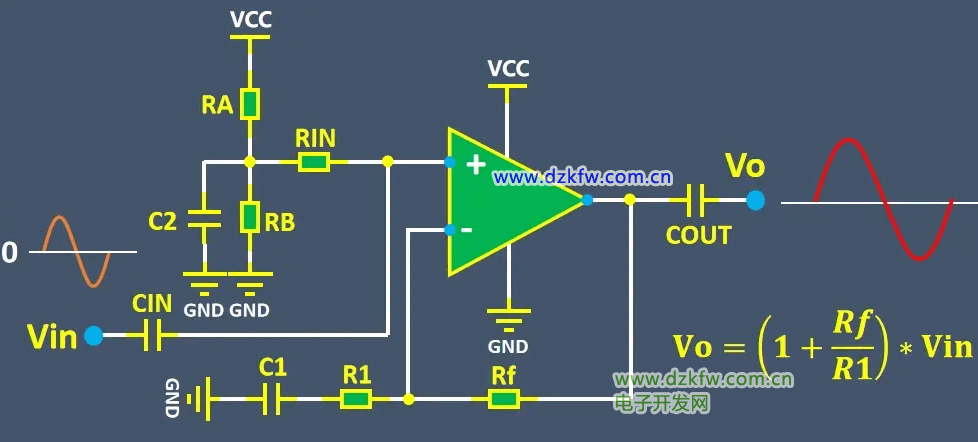

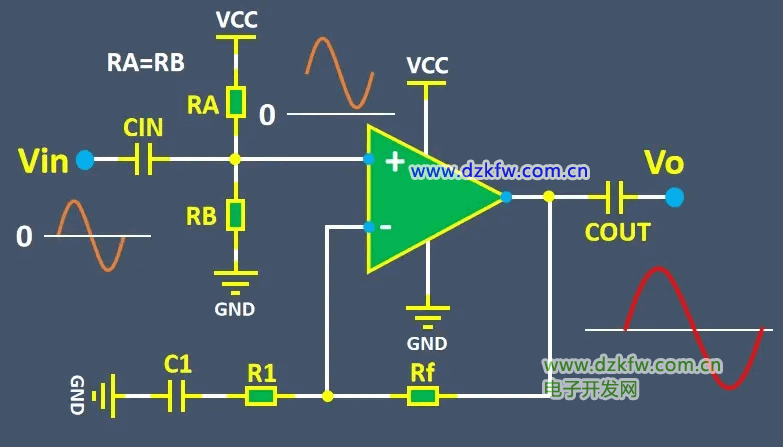

當信號輸入在運放的同相端時,我們在通過兩個阻值相等的電阻分壓來給運放的同相端產生二分之一VCC的電壓,這個電壓就是我們添加的偏置電壓,輸入信號經過電容后整體將會抬升二分之一VCC,從而輸入信號全部變成了正電壓。



電容CIN為耦合電容,隔離輸入信號的直流電壓以免影響設置的偏置電壓。電容Cout是為了濾除輸出信號中的直流偏置電壓。

為了使運放無法對偏置電壓進行放大,加入了電容C1,僅僅分析偏置電壓時,電容對直流電壓相當于開路,所以偏置電壓作為輸入時,運放相當于一個電壓跟隨器,所以偏置電壓不會被放大。

輸出電壓等于1+Rf/R1*Vin,這樣就實現了單電源運放對交流信號的放大。

為了獲得穩定的偏置電壓,減小電源紋波噪聲帶來的影響,一般還會在偏置電壓上加一個去耦電容C2,這時RIN就充當電路的輸入電阻。

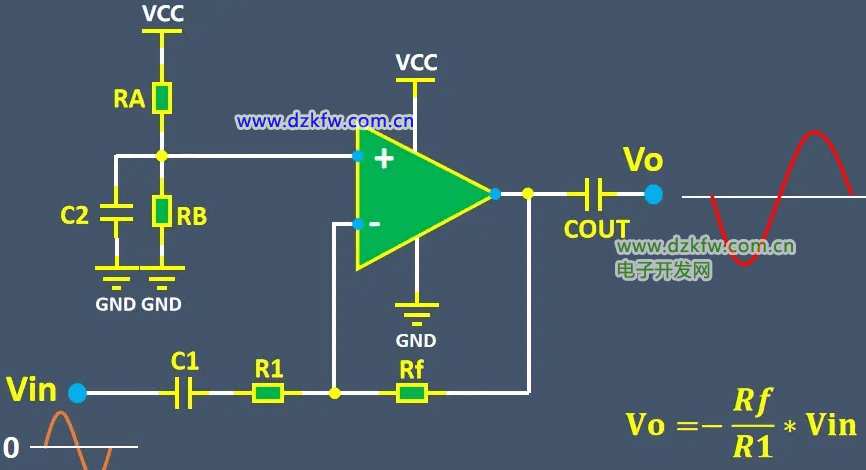

同樣的當輸入信號在運放的反相端時電路是這個,偏置電壓也是加在運放的同相端,輸出電壓等于-Rf/R1*Vin。
