放大電路的分析方法——放大電路圖解法

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2020-10-01

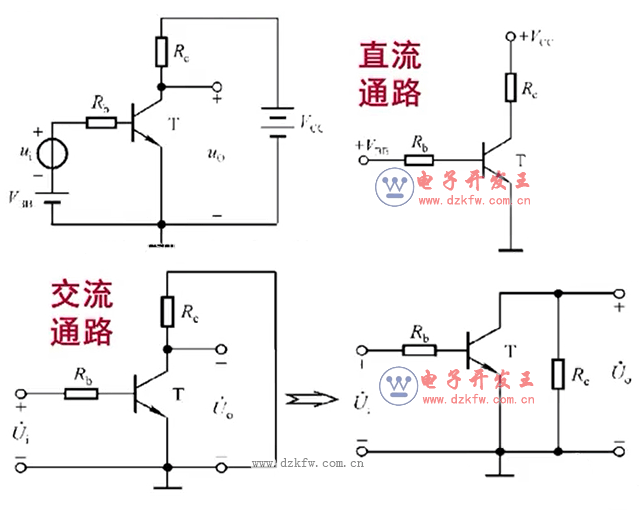

一,直流通路和交流通路

       直流通路:電容視為開路;

                         電感線圈視為短路;

                         信號源視為短路,但應保留其內阻;

      交流通路:大容量電容(如耦合電容)視為短路;

                        無內阻的直流電源視為短路;

      基本共射放大電路:

共射極放大電路的分析方法——放大電路圖解法

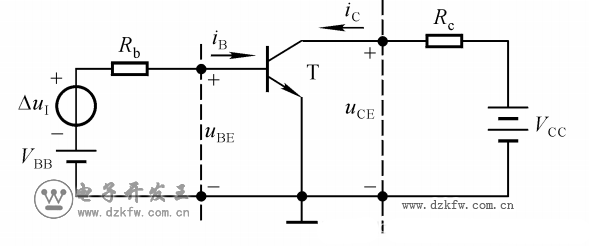

二,放大電路的分析方法-圖解法

放大電路的分析方法——放大電路圖解法

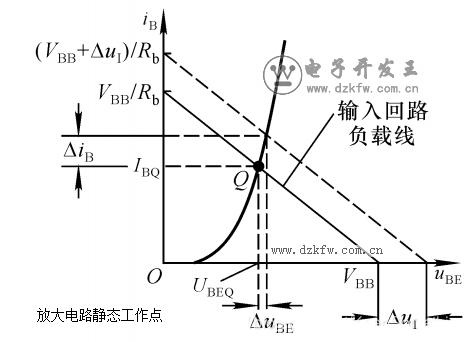

1,當輸入信號∆ui=0時,有輸入回路方程uBE = VBB – iB*Rb,是一條直線。在輸入特性坐標系中,輸入特性曲線與輸入回路直線方程交點就是靜態工作點Q。

放大電路靜態工作點

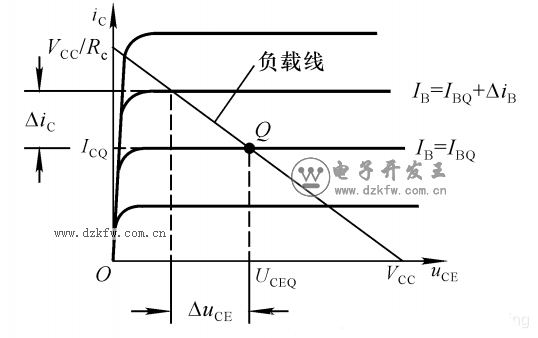

2,在輸出回路中,靜態工作點既應在IB=IBQ的那條輸出特性曲線上,又應滿足輸出回路方程uCE = Vcc –ic*Rc。

三極管靜態工作點

3,當輸入信號為∆uI時,輸入回路方程為uBE = VBB +∆uI-iB*Rb。得到∆iB,在輸出特性曲線找到iB=IBQ+∆iB的那條輸出特性曲線,其中∆uCE就是輸出電壓,從而得到電壓放大倍數

電壓放大倍數
