晶體管電壓放大器電路圖,共射極放大電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2018-07-07

晶體管電壓放大器電路圖,共射極放大電路

晶體管電壓放大器,共射極放大電路

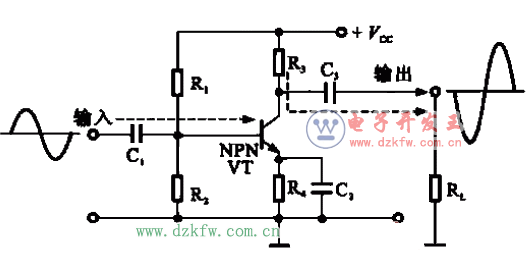

  所示為晶體管電壓放大器(共射極結構形式),結構特點是發射極接地,基極輸入信號放大后由集電極輸出與輸入信號反相的信號。在每個電極處都有電阻器為相應。的電極提供俯壓。
  其中+vcc是電壓源;電阻器RJ和R2構成一個分壓電路,通過分壓給基極提供一個穩定的偏壓i電阻器碼是榘電極電阻器,交流輸出信號經電容器C3從負載電阻器上取得;電阻器。R4.是發射極上的負反饋電阻器,用于穩定放大器工作,該電阻值越大,整個放大器的放大倍數越小;電窖器C1是輸入耦合電容器;電容器C3是輸出耦臺電容器;與電阻器R4并聯的電容器C2是去耦合電容器,相當于將發射極交流短路,使交流信號無負反饋?zhàn)饔茫瑥亩@得較大的交流放大倍數。

Tags:共射極,放大電路,電壓放大器
