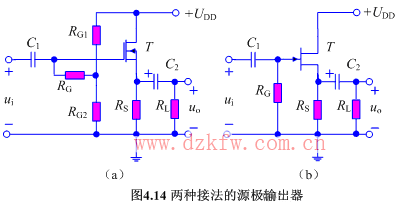

共漏極放大電路又稱為源極輸出器或源極跟隨器，它和三極管組成的共集電極放大電路具有類似的特點，如輸入電阻高，輸出電阻小，電壓放大倍數略小于1，一般用于多級放大電路的輸入級或輸出級。圖4.14為分壓式和自給偏壓式兩種接法的源極輸出器電路。

由圖4.14可知，源極輸出器的直流靜態工作點的確定和共源極電路相同，故靜態分析略。

根據場效應管的小信號簡化模型可畫出圖4.14（a）的交流通路，如圖4.15所示，特別強調的是要注意與圖4.11的區別，包括場效應管三個極和受控電流源的方向。

由圖可知 U o = g m U GS × R L ' （其中 R L ' = R D R L R D + R L ）

而 U i = U GS + U o = U GS ( 1+ g m R L ' )

則放大倍數 A u = U o U i = g m R L ' 1+ g m R L '

當 g m R ′ L >>1時，約等于1，可見源極輸出器同三極管共集電極放大電路的特性一樣，輸出電壓與輸入電壓同相且具有電壓跟隨的特性。

輸入電阻 R i = R G + R G1 // R G2

在計算輸出電阻時，首先將負載斷開，令 u i ＝0，在輸出端加一測試電壓 U T ，在輸出端口處產生電流 I T ，如圖4.16所示。由圖可知

I T = U T R D − g m U GS且U GS＝－ U T

因此 I T = U T ( 1 R D + g m )

故 R o = U T I T = 1 R D + g m

可見源極輸出器的輸出電阻較小，這與三極管共集電極放大電路的特點相似。
