會員注冊一、概念：
電路--是電流的通路,是為了某種需要由某些電工設備或元件（電氣器件）按一定的方式組合起來的。

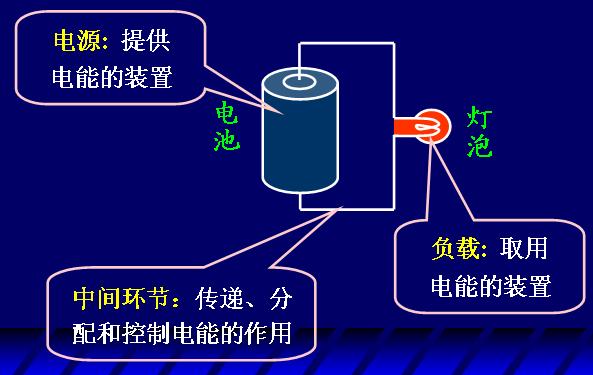

電路主要由電源、負載、連接導線及開關等構成。
電源：提供能量或信號.
負載：將電能轉化為其它形式的能量，或?qū)π盘栠M行處理.
導線、開關等：將電源與負載接成通路.
二.作用
1.實現電能的傳輸,分配與轉換

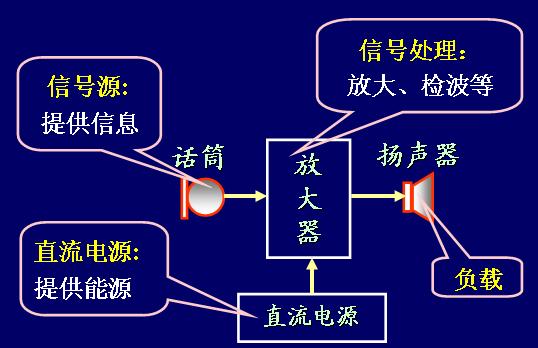

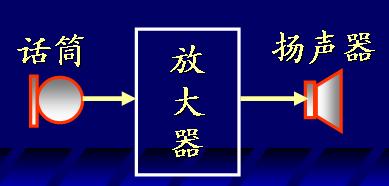

2.實現信號的傳遞與處理
三 結構
負載大小的概念:
負載增加指負載取用的電流和功率增加。

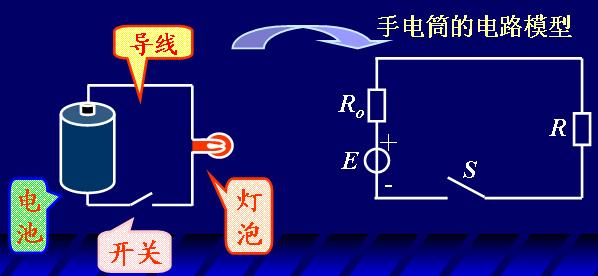

四、電路模型：
為了便于用數學方法分析電路,一般要將實際電路模型化，用足以反映其電磁性質的理想電路元件或其組合來模擬實際電路中的器件，從而構成與實際電路相對應的電路模型。
五、集總參數元件與集總參數電路
集總參數元件：每一個具有兩個端鈕的元件中有確定的電流，端鈕間有確定的電壓。
集總參數電路：由集總參數元件構成的電路。
一個實際電路要能用集總參數電路近似，要滿足如下條件：即實際電路的尺寸必須遠小于電路工作頻率下的電磁波的波長。
