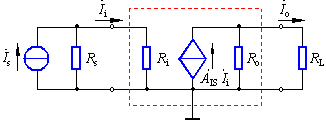

圖1的虛線框內是電流放大電路模型。與電壓放大電路模型在形式上不同之處在輸出回路，它是由受控電流源
和輸出電阻Ro并聯而成，其中
為輸入電流，
為輸出短路（RL=0）時的電流增益。受控電流源是另一種受控信號源，本例中控制信號是輸入電流
。電流放大電路與外電路相連同樣存在信號衰減問題。與電壓放大電路相對應，衰減發生是由于放大電路輸出電阻Ro和信號源內阻Rs分別在電路輸出和輸入端對信號電流的分流。由圖1可知，在輸出端，RL和Ro有如下的分流關系
帶負載RL時的電流增益為
在電路輸入端，Rs和Ri有如下的分流關系
由此可見，只有當Ro>>RL和Ri<<Ro時，才可使電路具有較理想的電流放大效果。
從電路特性可知，電流放大電路一般適用于信號源內阻Rs較大而負載電阻RL較小的場合。
