一、空心變壓器的電路模型：

二、傳輸方程：分兩種情況討論。
(1)付邊開路：

　

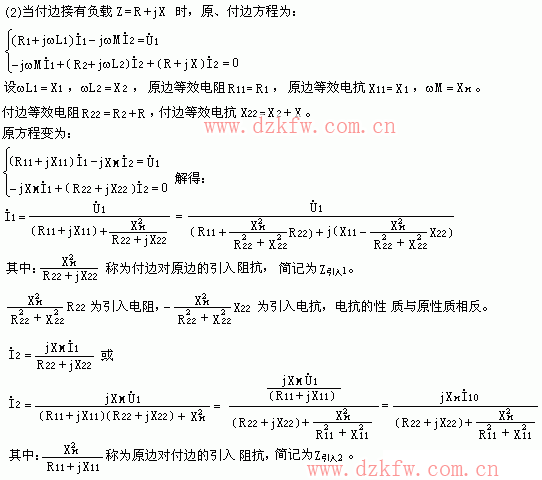

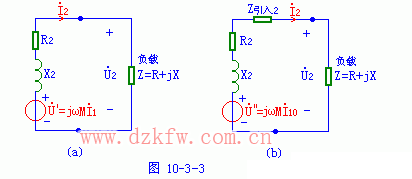

　　從電流的解答形式可以看出原邊、付邊參數(shù)之間的影響。空心變壓器的原邊和付邊在不同條件時的等值電路如圖10-3-2和10-3-3(a)、(b)。
　
　　　利用各種等值電路可以簡化空心變壓器電路的計算。

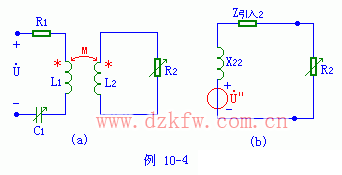

  【實例10-4】空心變壓器電路如圖10-4(a)。 其中R1=7.5Ω，ωL1=30Ω，ωL2=60Ω，ωM=30Ω，電源頻率f=10000hz。若R2、C1可調(diào)節(jié)，問當(dāng)R2、C1為何值時，R2可獲得共軛匹配。
　

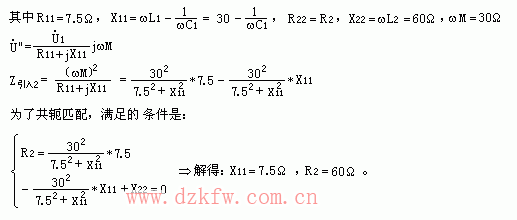

　【解】利用付邊等效電路,由于電流I1未給定，因此利用形式(2)比較方便。如圖10-4(b)。
