有關渦流效應與渦流損耗的知識，什么是渦流效應，什么是渦流損耗，二者的產生原理是什么，如何降低電源變壓器的渦流損耗，下面電工天下小編帶大家來學習下。

一、渦流效應

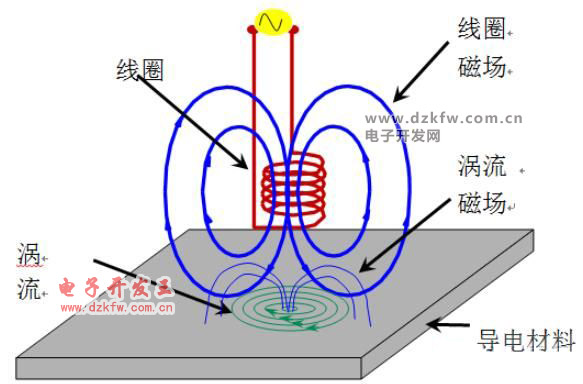

在一根導體外面繞上線圈，并讓線圈通入交變電流，那么線圈就產生交變磁場。

由于線圈中間的導體在圓周方向可以等效成一圈圈的閉合電路，閉合電路中的磁通量在不斷發生改變，所以在導體的圓周方向會產生感應電動勢和感應電流，電流的方向沿導體的圓周方向轉圈，就像一圈圈的漩渦，這種在整塊導體內部發生電磁感應而產生感應電流的現象稱為渦流現象。

導體的外周長越長，交變磁場的頻率越高，渦流就越大。

渦流效應導體內部的渦流也會產生熱量，如果導體的電阻率小，則產生的渦流很強，產生的熱量就很大。

二、渦流損耗

開關電源變壓器的渦流損耗在開關電源的總損耗中所占的比例很大，如何降低開關電源變壓器的渦流損耗，是開關電源變壓器或開關電源設計的一個重要內容。

變壓器產生渦流損耗的原理是比較簡單的，由于變壓器鐵芯除了是一種很好的導磁材料以外，同時它也屬于一種導電體；當交變磁力線從導電體中穿過時，導電體中就會產生感應電動勢，在感應電動勢的作用下，在導電體中就會產生回路電流使導體發熱；這種由于交變磁力線穿過導體，并在導體中產生感應電動勢和回路電流的現象，人們把它稱為渦流，因為它產生的回路電流沒有作為能量向外輸出，而是損耗在自身的導體之中。

單激式開關電源變壓器的渦流損耗計算與雙激式開關電源變壓器的渦流損耗計算，在方法上是有區別的。但用于計算單激式開關電源變壓器渦流損耗的方法，只需稍微變換，就可以用于對雙激式開關變壓器的渦流損耗進行計算。

例如，把雙激式開關電源變壓器的雙極性輸入電壓，分別看成是兩次極性不同的單極性輸入電壓，這樣就可以實現對于雙激式開關電源變壓器渦流損耗的計算。因此，下面僅對單激式開關變壓器的渦流損耗計算進行詳細分析。

當有一個直流脈沖電壓加到變壓器初級線圈的兩端時，在變壓器初級線圈中就就有勵磁電流通過，并在變壓器鐵芯中產生磁場強度H和磁通密度B，兩者由下式決定：

傳統的變壓器鐵芯為了降低渦流損耗，一般都把變壓器鐵芯設計成由許多薄鐵片，簡稱為鐵芯片，互相重疊在一起組成，并且鐵芯片之間互相絕緣。
