變頻器不能啟動故障處理案例1

故障設備：JP6C-T9型變頻器。

故障現象：這臺變頻器用于對一臺水泵電動機進行調速，但是變頻器有時可以啟動，有時不能啟動。

診斷分析：

①對變頻器和電動機進行檢查，都在完好狀態。

②變頻器的控制電路見圖1A，變頻器的啟動由端子FWD控制。分析認為變頻器的主回路應該提前獲得電源電壓。而現在主接觸器KM的輔助常開觸點接在FWD與CM之間，在輔助觸點閉合、端子FWD得到啟動信號的同時，變頻器主回路才能獲得電源電壓，這說明主回路獲得電源電壓的時間被滯后，導致變頻器啟動困難。

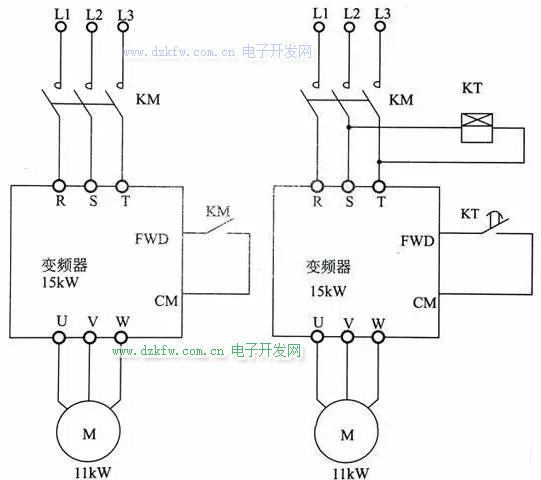

圖1A 圖1B

故障處理：按圖1B進行改進，增加一只時間繼電器KT，用其延時閉合的常開觸點，替代圖1A中KM的輔助常開觸點。這樣主回路提前得到電源電壓，延時2-3s以后，F(xiàn)WD端子才得到啟動信號，保證了變頻器的可靠啟動。

【經驗總結】變頻器是集電工技術和電子技術為一體的電氣設備。異步電動機使用變頻調速技術時，速度調節方便，節約電能，運行穩定可靠，故應用范圍越來越廣泛。但是必須熟悉其性能和控制電路，才能得心應手地進行運用。變頻器啟動回路電氣圖紙?jiān)O(shè)計時應注意：如果變頻器主回路進線電源開關是接觸器，應該增加時間繼電器，延時后才能將啟動信號送變頻器啟動端子FWD端子;如果變頻器主回路進線電源開關是斷路器，先合上斷路器，再將啟動信號送變頻器啟動端子FWD端子。這樣的電路設計，就能避免變頻器不能正常啟動的情況出現

變頻器不能啟動故障處理案例2

故障設備：ABB公司的AC8510-01型變頻器(15kW)。

故障現象：這臺變頻器用于控制冷凍系統中的冷水循環泵(14kW)。在一次停機后，再次啟動冷水循環泵時，變頻器不能啟動。

診斷分析：

①觀察變頻器的顯示，頻率13Hz，轉矩45%，電流由15A慢慢上升到32A，超過了電動機的額定電流(28.8A)。而后這些數字出現跳變現象，電動機不能轉動，并且發出"嗡嗡"的響聲。

②經幾次試驗后，電動機已經發熱，外殼有點燙手。變頻器顯示故障代碼“1”。

③查閱使用說明書，報警代碼“1”'提示電動機過載、加速時間短等故障。

④檢測主回路電源，沒有缺相且電壓正常。

⑤用手盤動循環泵，感到很輕松，不存在過載問題。該冷水循環泵一共有兩臺，一用一備，都是由這臺變頻器控制。于是切換到另外一臺循環泵試車，仍然不能啟動。這說明故障不在循環泵，而是變頻器的問題。

⑥調整加速時間參數(2202#、2205#參數)，適當延長啟動加速時間，故障仍未排除。

⑦再次檢查變頻器，發現啟動后輸出電壓只有30V左右，這導致輸出轉矩較小，不能驅動循環泵電動機。

⑧查看原來設置的輸出轉矩參數，正是按照風機、水泵類負載設定的，與現場實際負載相符。

故障處理：根據說明書的提示，對部分控制輸出轉矩的參數進行調整，以增大輸出轉矩，所調整的參數是：

①2101#(啟動方式選擇)，原設置為“1”，現改為“4”。

②2110#(轉矩提升電流)，原設置為100%，現改為150%。

③2603#(1R補償電壓)，原設置為“一”，現改為“12”。

④2605#(在弱磁時電壓/頻率比的形式)，原設置為“2”，現改為“1”。

如此調整之后，變頻器恢復正常工作。
