1. 在拆下交流發電機和調節器之前先進行測試。
2. 拆下交流發電機。

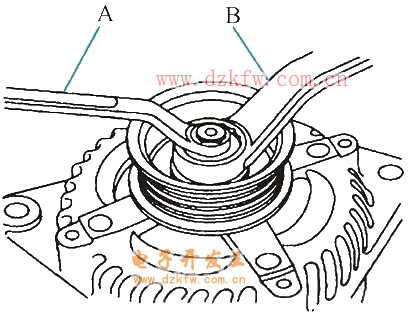

3. 如果需要更換前軸承，用合適規格的扳手A和22mm扳手B拆下皮帶輪鎖緊螺母。如有必要，使用沖擊扳手。

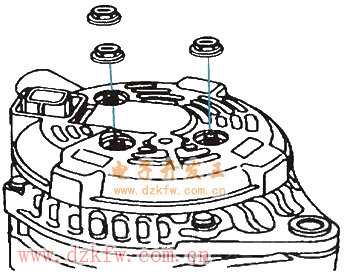

4. 拆下法蘭螺母。

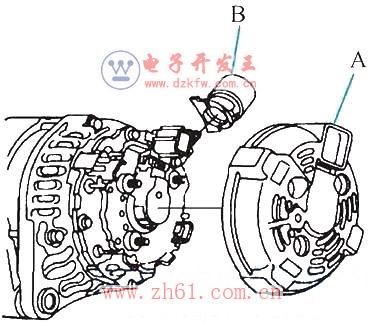

5. 拆下端蓋A和端子絕緣體B。

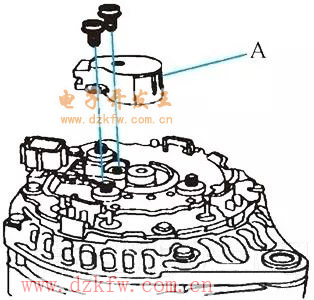

6. 拆下電刷架總成A。

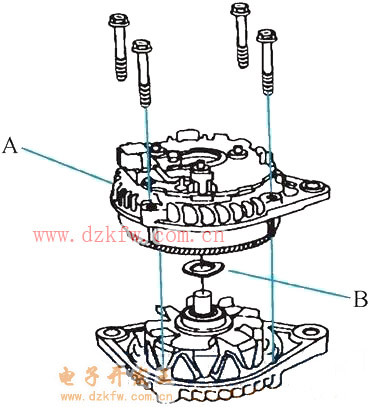

7. 拆下四個螺栓，然后拆下后殼體總成A和墊圈B。

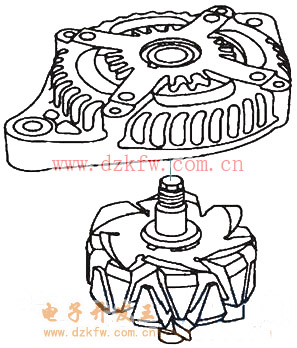

8. 如果不更換前軸承，轉至步驟13。將轉子從驅動端殼體上拆下。




9. 檢查轉子軸是否有劃痕，并檢查驅動端殼體上的軸承軸頸表面是否有卡滯痕跡。如果轉子損壞，更換轉子總成。如果轉子正常，轉至步驟10。
10. 拆下前軸承護圈。

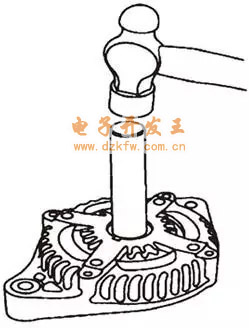

11. 用黃銅沖子和錘子敲出前軸承。

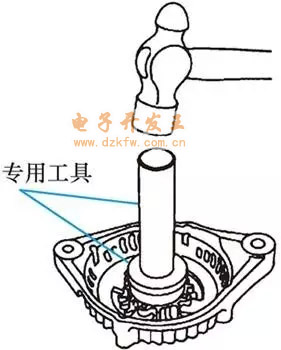

12. 用錘子、拆裝器手柄和軸承拆裝器附件，將一個新的前軸承安裝到驅動端殼體內。

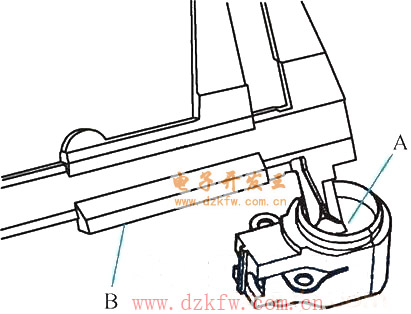

13. 使用游標卡尺B測量兩個電刷A的長度。如果任一電刷長度小于使用極限，則更換電刷架總成。如果電刷長度正常，轉至步驟14。

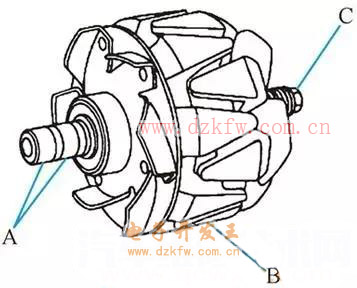

14. 檢查滑環A 之間是否導通。如果導通，轉至步驟15。如果不導通，更換轉子總成。
15. 檢查每個滑環與轉子B和轉子軸C之間是否導通如果不導通，更換后殼體總成，并轉至步驟16。如果導通，更換轉子總成。

汽車交流發電機的重新組裝裝配

16. 如果已拆下皮帶輪，將轉子放入驅動端殼體內，然后將鎖緊螺母緊固至標準力矩。

17. 清除滑環上所有潤滑脂和機油。

18. 將后殼體總成和驅動端殼體/轉子總成放在一起，緊固四個貫穿螺栓。

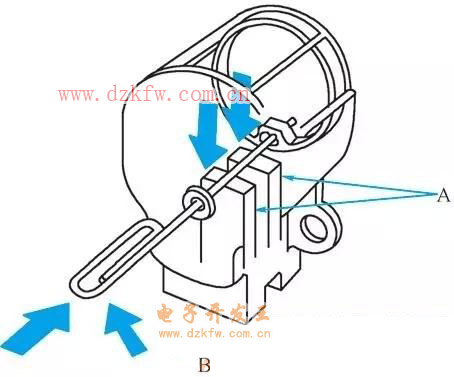

19. 推入電刷A，然后插入銷或鉆頭B (直徑約1.6mm)以將其固定。



20. 裝電刷架，將銷或鉆頭拉出。安裝端蓋。
21. 交流發電機重新組裝后，用手轉動皮帶輪以確認轉子平穩地轉動且無噪聲。
22. 安裝交流發電機。
