三菱PLC編程軟件GX Developer的計數指令是怎么用的呢?那么現在小編就和大家一起分享三菱PLC編程軟件GX Developer計數指令的使用方法，有需要的朋友可以來看看哦，希望可以幫助到大家。

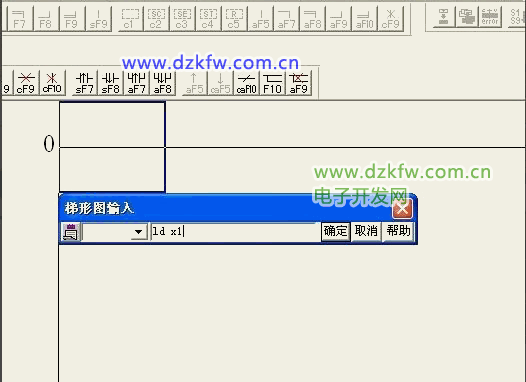

　　首先，假設x1為檢測信號，在軟件中用X1對C0計數，在左母線處可以直接輸入“LD X1”，所輸入字母不分大小寫。

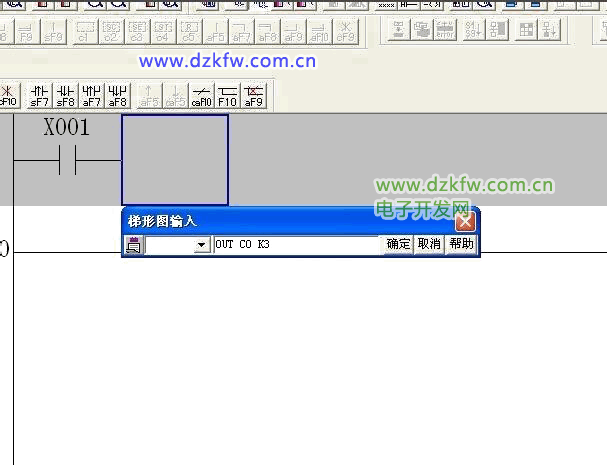

　　我們以C0作為內部計數器，我們假設X1檢測3次之后C0動作，這時需輸入“OUT C0 K3”，此時C0類似計數器線圈。

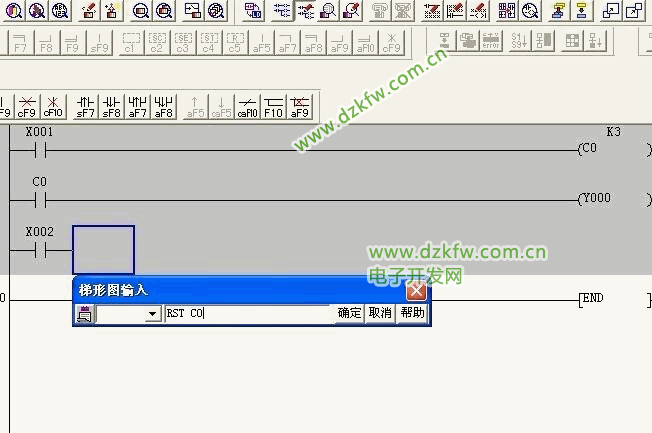

　　我們用C0的觸點控制Y0，Y0代表輸出，可以作為警示燈使用。另外生產線都是每日對統計數據清理，所以需要在程序中加入對計數器的復位清零。

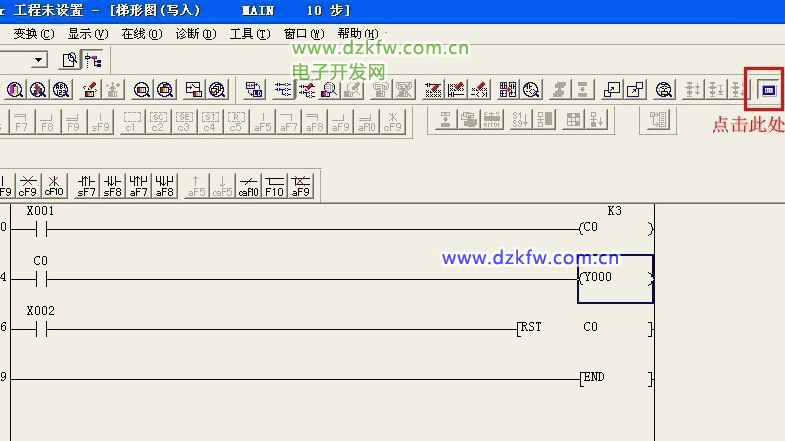

　　在編寫程序之后，為保證其準確性需要先進性測試，點擊工具欄的測試按鈕，即可將程序寫入模擬PLC。（需要安裝GX Simulator，才能打開仿真軟件）



　　然后點擊測試對話框的“菜單啟動”，選擇第一項“繼電器內存監視”。

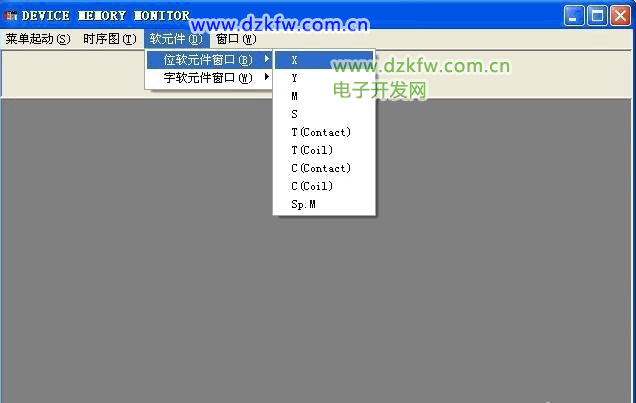

　　然后在監視窗口的軟元件菜單欄選擇“位軟元件窗口”，選擇X和Y，這時才能對輸入和輸出兩個軟元件進行模擬和監控。

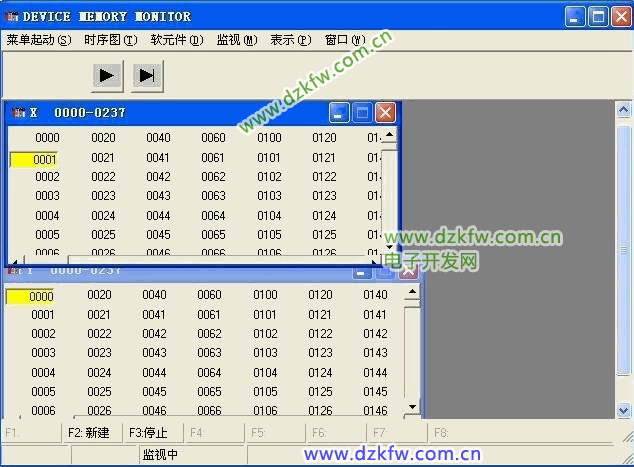

　　這時可以仿真程序：按兩下X1，表示X1有一個無自鎖輸入信號，按一下則會自鎖。通過這種方式可以監測程序是否正確。



　　注意：模擬畫面都是帶有自鎖功能的，需要按兩下才會斷開輸入。

　　以上就小編分享的三菱PLC編程軟件GX Developer計數指令的使用方法，還不會的朋友趕緊來學習一下哦。
