起保�；芈贩浅：�(jiǎn)單，應用也非常普遍，它作為基本控制中的一種，也往往被拿出來當例子說道。

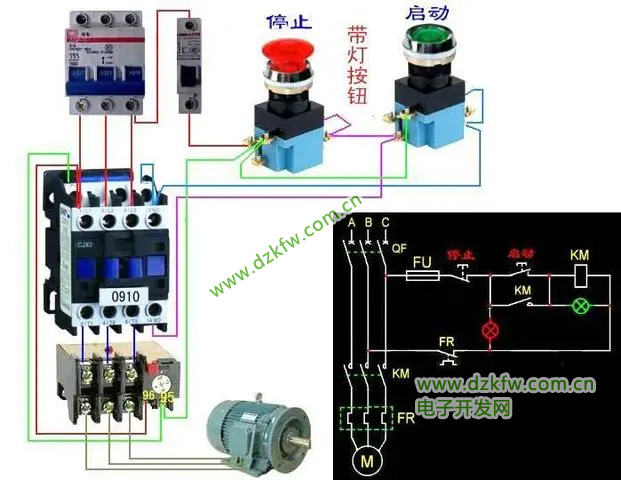

一個啟動按鈕，一個停止按鈕，再加一臺接觸器和接觸器常開點，就構成了起保停回路，如圖:

這個回路因?yàn)楹?jiǎn)單且經典，在PLC程序編寫中也經常被遇到。

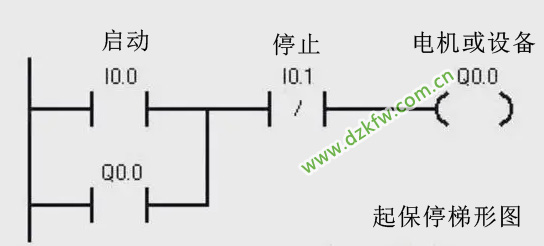

看下面這個例子:

這個梯形圖很簡單吧，一看就明白，I0.0啟動，I0.1停止，Q0.0保持，這是PLC編程下的起保�；芈�，仔細對照一下，你會發現，該梯形圖與上面的電氣原理圖就像一個模子里刻出來的。

按下啟動按鈕，I0.0閉合，Q0.0輸出，開點閉合并自鎖，按下停止按鈕，I0.1斷開，Q0.0失電，自鎖復位。

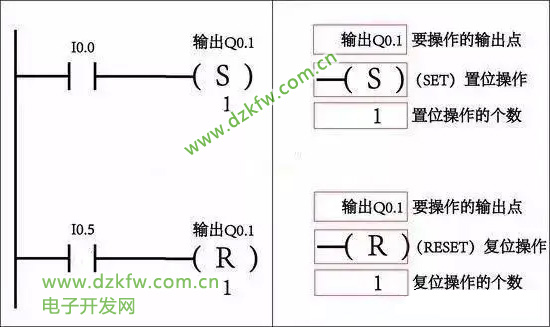

這個起保�；芈吩赑LC梯形圖中，還有另一種表示，就是采用置位（SET）/復位（RST）指令，如圖:

同樣是起保�；芈�，這個梯形圖看著比上面那個更簡單、更直觀吧！

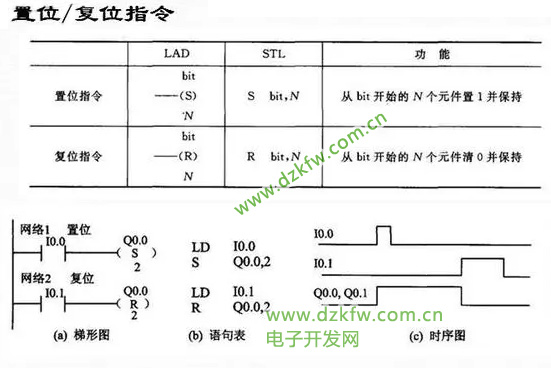

按下啟動按鈕，I0.0接通，Q0.1置位，放開啟動按鈕，I0.0斷開，但Q0.1依然保持輸出，只有按下停止按鈕，I0.5接通，Q0.1才會復位，電動機停止運行。西門子plc的置位指令和復位指令的用法如下：

這個置位/復位指令，一般是成對存在的，有置位，就會有對應的復位。

置位指令，可以同時置位幾個輸出，復位也可以有選擇性復位，這樣就會使控制變得更加靈活。在一個程序當中，置位和復位指令可以被多次使用。

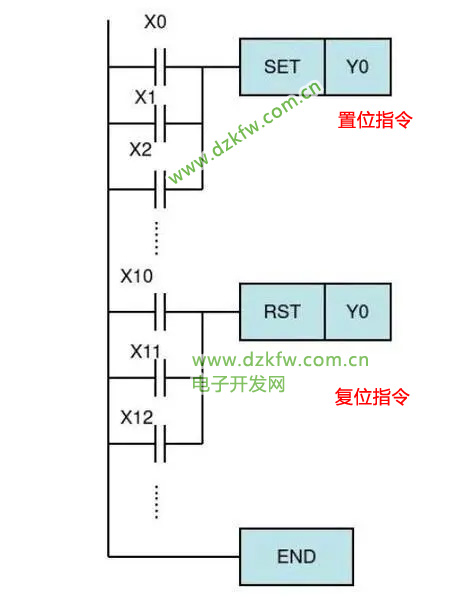

置位指令是使被操作的元件置位并保持，復位指令則是使被操作的元件復位并保持清零狀態。三菱plc的置位指令和復位指令如下：

本篇終，重點介紹一下PLC編程中的置位與復位指令及它們的具體用法，屬于比較基本的應用。之前提過，越是基本的東西，越應該掌握并積累，因?yàn)�，�?fù)雜的東西，拆接開來，都是基本的玩意組成的。當然，不妥之處，還請多多指教。
