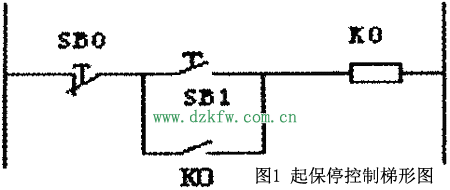

圖1 "起保停控制"電氣原理圖
圖1為"起保停控制"電氣原理圖,在該系統中,按鈕SB0用于停車控制,因此使用其常閉觸點串聯于控制線路。SBl為起動按鈕,使用其常開觸點。若使用相同的設備(即停車SB0用常閉觸點,起動SBl用常開觸點),利用PLC進行該控制,則需編程梯形圖程序(圖2):

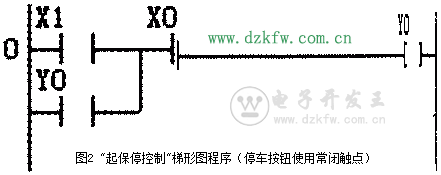

圖2 "起保停控制"梯形圖程序(停車按鈕使用常閉觸點)
I/O分配:SB0--X0,SBl--Xl,輸出Y0
該梯形圖中停車信號X0使用的是常開觸點串聯在控制線路中,這是因?yàn)橥獠客\?chē)設備選取按鈕常閉觸點所致,不操作該按鈕,則輸出Y0正常接通,若按下該按鈕,輸出Y0斷電。
