會員注冊1、多個定時器組合電路

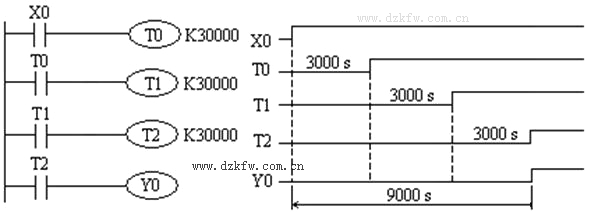

如圖所示。當X0接通，T0線圈得電并開始延時，延時到T0常開觸點閉合，又使T1線圈得電，并開始延時，當定時器T1延時到，其常開觸點閉合，再使T2線圈得電，并開始延時，當定時器T2延時到，其常開觸點閉合，才使Y0接通。因此，從X0為ON開始到Y(jié)0接通共延時9000s。
2、定時器和計數器組合
plc定時范圍擴展電路梯形圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2017-6-7
三菱FX2N系列plc定時器的最長定時時間為3276.7s，如果需要更長的定時時間，可以采用以下方法以獲得較長延時時間。
1、多個定時器組合電路
1、多個定時器組合電路
Tags：plc定時范圍擴展電路梯形圖,plc定時范圍,plc,梯形圖
